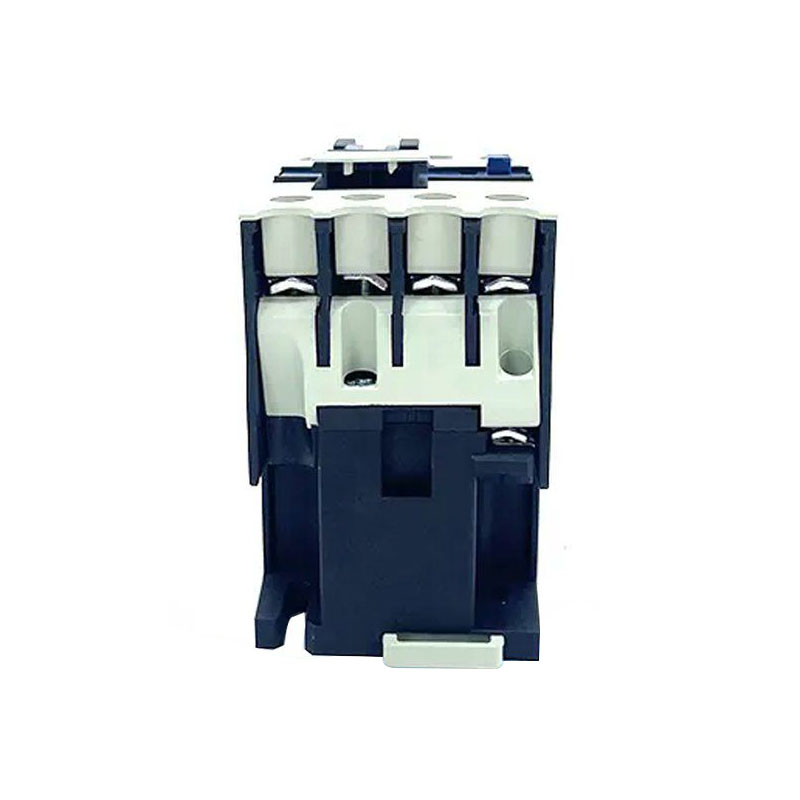

د PO پخه AC ارتباطي

د پوخ ایک ایف ارتباط د دریو خپلواک تماسونو (یا قطبونو) سره د AC ارتباط دی، چې هر یو یې د درې قدرت بریښنا سیسټم یو مرحله کنټرولوي. دا اصلي دنده په لرې توګه د مرحلې پیل، بندول او د درې مرحلې ډبرورونو یا نورو دریو مرحلو د پورته کیدو کنټرول لري. د دې دریو تماسونو باندې او بندولو سره، دا کولی شي د دریو مرحلو سرکټ همکارۍ او د درې مرحلو سرکیت سره وصل شي او له دې سره د برق د بار وړ حالت کنټرولوي.

تفتیش واستوئ

د تولید ځانګړتیاوې

موډل	د 2 مرحلې سیوریل								د تودوخې وړ عمر 1 (A)
	درجه ورک شوی ځواک (KW)				د عمل کولو اوسني (a) درجه بندي
	220V-240V	380-440V	550V	660V	220-240v	380V-440V	550V	660V
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
sc1-n35	12	20	20	20	40	40	17	17	40

جوړښت او کاري اصول

جوړښت:

بریښنایی مقناطیسي سیسټم: د کورونو جالز لکه کوایلونه، کورونه، نور.، کوم چې مقناطیسي فراغت رامینځته کولو لپاره د اړیکې سیسټم خلاصیدو او بندولو لپاره کارول کیږي.

د اړیکې سیستم: د اصلي اړیکې او معاونې اړیکې په شمول. اصلي اړیکه د لوړې موجوده وړلو لپاره کارول کیږي، او د مرستندویه اړیکه د دې لپاره کارول کیږي چې د کنټرول او د کنټرول سیګنالونو ته د لیږد او نظریاتو درک کولو لپاره کارول کیږي.

د آرک اور وژنې وسیله: د ARC د اور اچولو لپاره کارول کیږي کله چې اړیکه له زیان څخه د اړیکې ساتلو لپاره منحل شي.

شیل: د بهرني چاپیریال څخه د داخلي برخو ساتنې لپاره کارول کیږي.

کاري اصول:

کله چې د کویل انرژي پیاوړې شي، د اوسپنې هوا مقناطیس رامینځته کوي او د درې مرحلې سرکټ جوړول.

کله چې کویل خپور شوی وي، د اوسپنې ریاست خپل مقناطیس له لاسه ورکوي او د اړیکو سیسټم د درې مرحلې د عمل په تعقیب جلا کوي ترڅو د درې مرحلې سرکیت سره تنظیم کړي.

دریم، غوښتنلیک او انتخاب

غوښتنلیکونه:

د پخه AC ارتباطي په صنعتي اتومات کې په پراخه کچه، د بریښنا سیسټم او د وارداتو او جوړولو اتومات کې کارول کیږي.

دا د عملیاتو په څیر لکه پیل، درولو، درولو، درولو او د دریو مرحلې ډبرو.

دا د ریموټ کنټرول او د بریښنا سیسټم ساتنې لپاره هم کارول کیدی شي.

ټاکنه:

کله چې د 3 قطب اکاډو متقابل عمل، عوامل لکه د تړل شوي ولټاژ غوره کول، د بریښنا سیسټم وروستی او د بریښنا سیسټم په پام کې ونیول شي.

اوسنۍ درجه بندي باید د بار وړ عملیاتي اوسني راتلونکي څخه لوی یا مساوي وي.

د ولټاژ درجه بندي باید د بریښنا سیسټم ولټاژ سطح ته تطابق شي.
