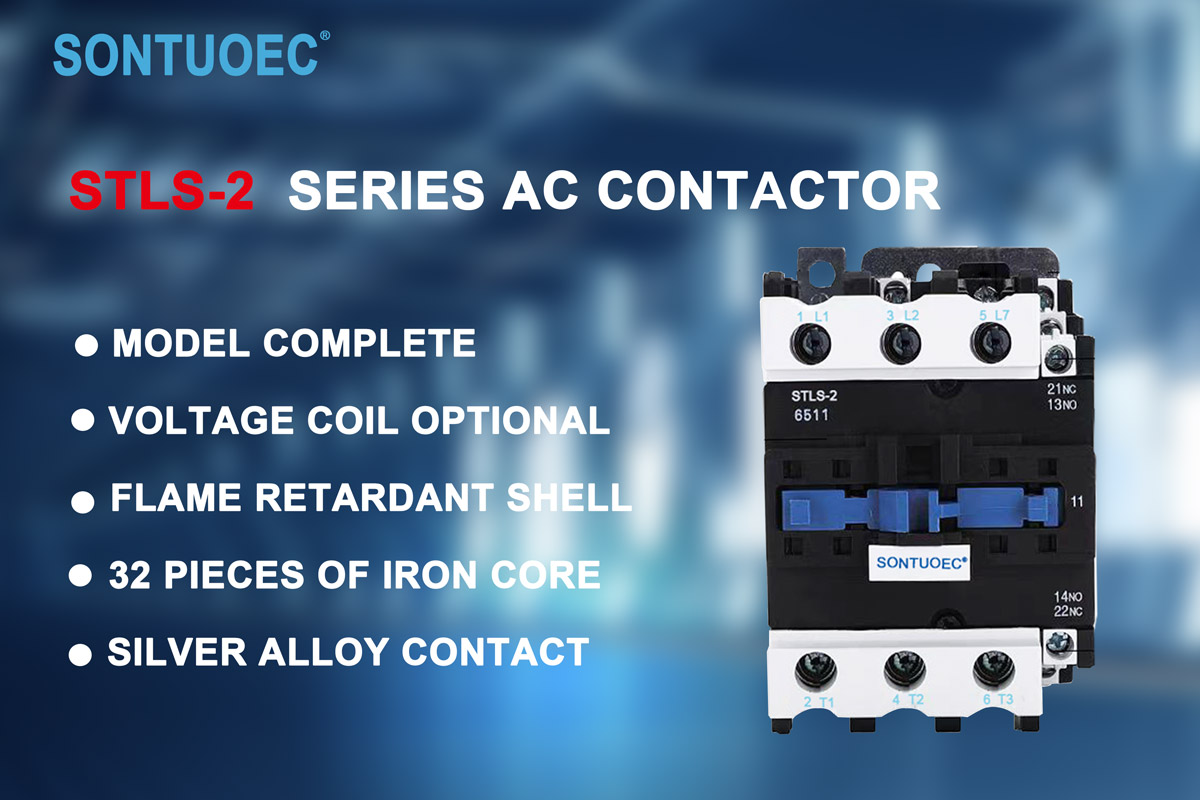

Stls-2(Cjx2) لړۍ میخانیکي انټرلاک کولو اړیکه کونکی

د Stls-2(Cjx2) لړۍ میخانیکي انټرلاک کولو تماس کونکی د موټور بدلیدونکي کنټرول لپاره تر ټاکل شوي ولټاژ 660V AC 50Hz ، اوسني 620A پورې په سرکټونو کې کارولو لپاره مناسب دی. دا میخانیکي انلاک کولو وسیله د دوه بدلیدونکي تماس کونکي تماس بدلون تضمینوي. دا د IEC60947-4-1 معیارونو سره مطابقت لري.

ماډل:STLS-2(CJX2)

تفتیش واستوئ

د تولید ځانګړتیاوې

ډول		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
د موصلیت ولتاژ درجه		660	660	660	660	660	660	660	660	660	660
دودیز حرارتي		20	24	32	40	50	60	75	80	110	125
اوسنی		20	24	32	40	50	60	75	80	110	125
درجه بندي عملیاتي		9	12	16	25	32	40	50	63	80	95
اوسنی		9	12	16	25	32	40	50	63	80	95
کنټرول شوی	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
ځواک (کیلو واټ)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45

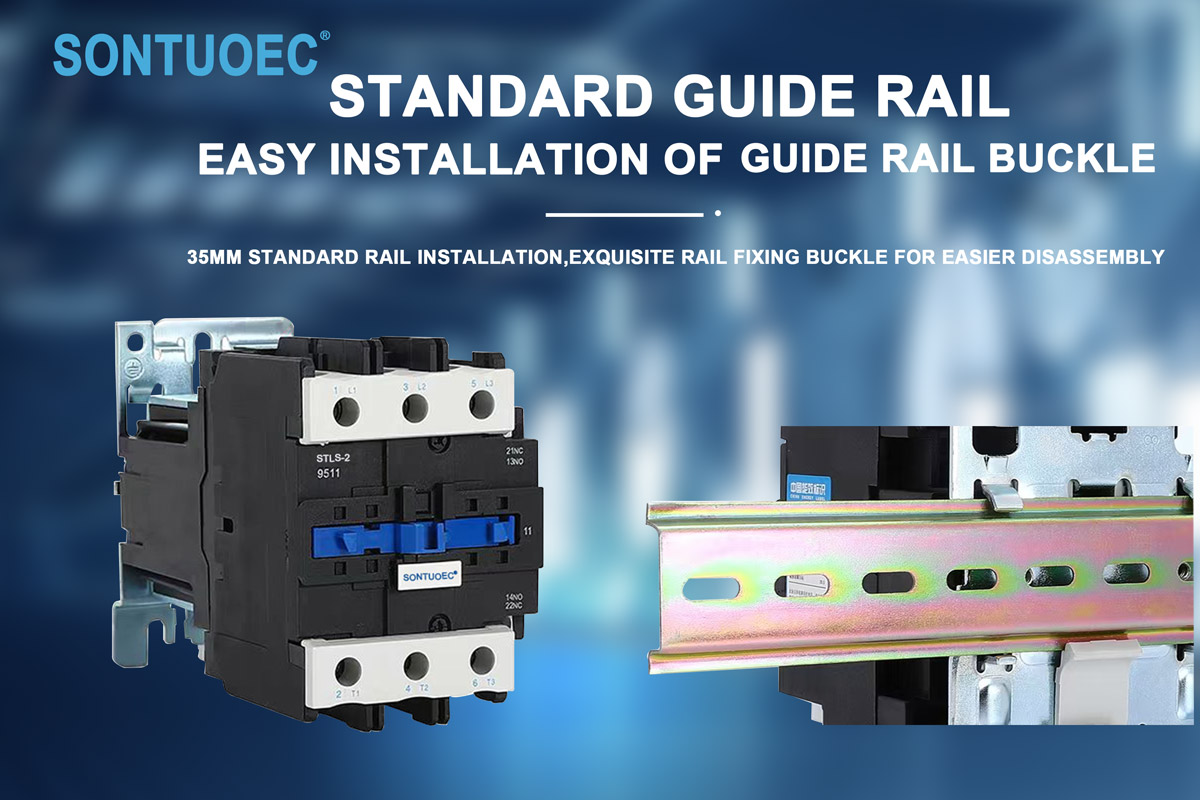

نوټ		د نصبولو					د نصبولو
		ریلیز کولی شي دوه پیچونه وکاروي					ریلونه درې کولی شي
		او همدارنګه د 35mm څخه کار واخلئ					screws او همدارنګه د کارولو
		د نصب ریل					75mm یا 35mm نصب کول
							ریل

جوړښت او ځانګړتیاوې

جوړښت:

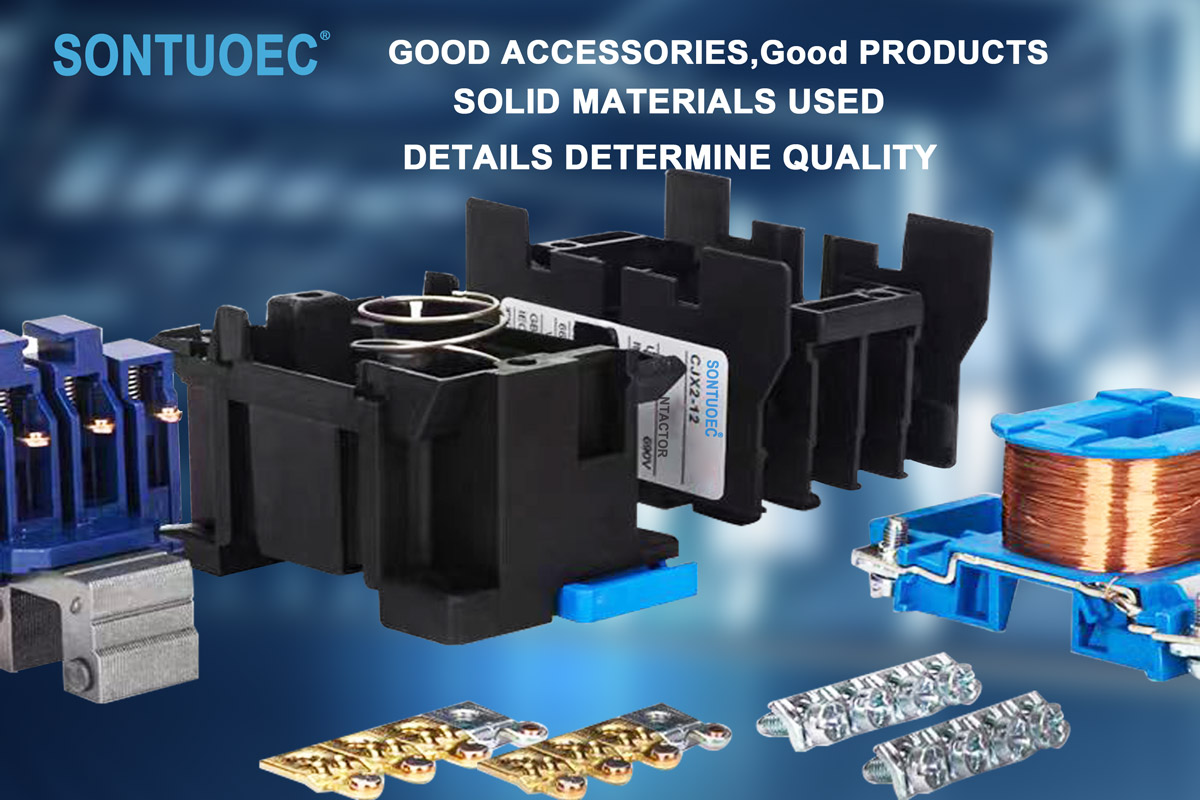

د 3P AC تماس کونکی معمولا د بریښنایی مقناطیسي سیسټم (د کویل ، کور او نورو په شمول) ، د تماس سیسټم (د اصلي تماس او معاون تماس په شمول) ، د آرک اور وژنې وسیله او شیل او نورې برخې لري. د دوی په مینځ کې ، اصلي اړیکه د لوړ جریان لیږد لپاره کارول کیږي ، او مرستندویه اړیکه د کنټرول سیګنالونو لیږد او فیډبیک احساس کولو لپاره کارول کیږي.

ځانګړتیاوې:

د دریو خپلواکو تماسونو سره، دا کولی شي په ورته وخت کې درې پړاو بریښنا او یو صفر کرښه کنټرول کړي.

د تماس سیسټم د لوړ کیفیت لرونکي موادو څخه جوړ شوی چې د ښه چال چلن او لباس مقاومت لري.

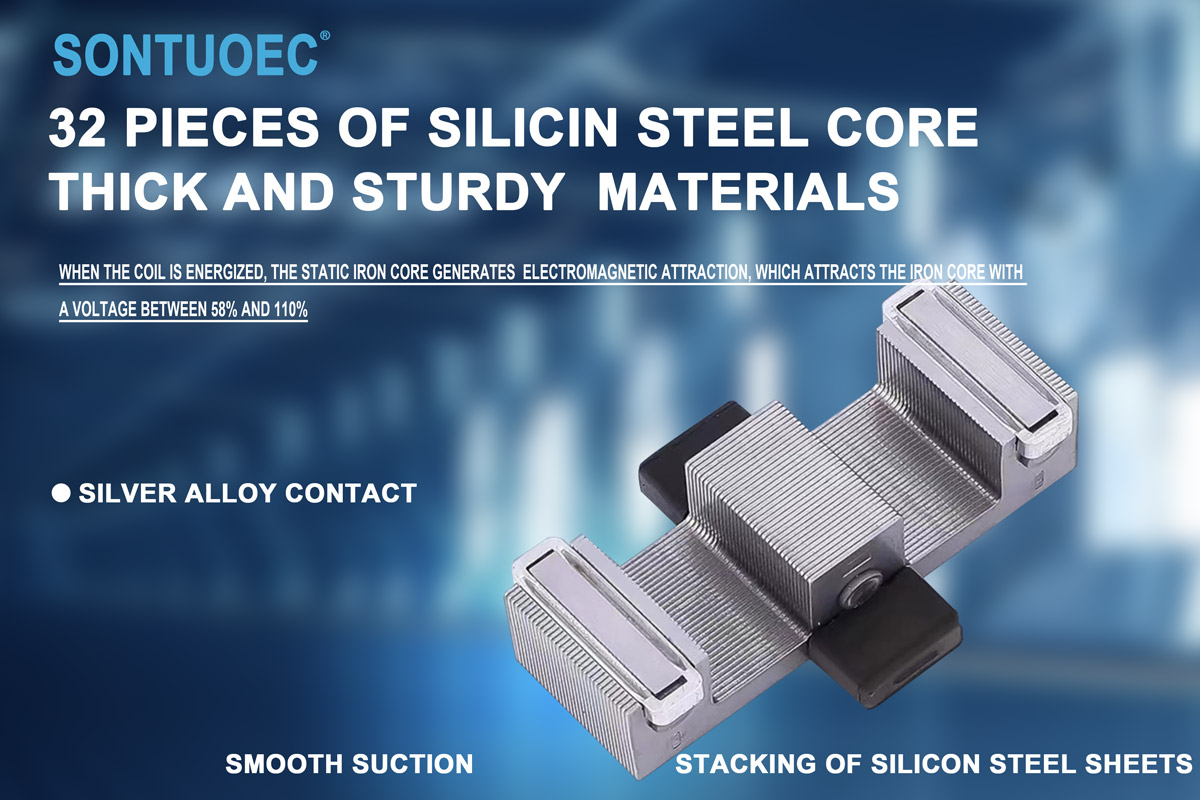

الکترومقناطيسي سيسټم کافي سکشن ځواک لري چې په ډاډمنه توګه د تماسونو مشغول او خوشې کړي.

د آرک اورولو وسیله کولی شي په مؤثره توګه رامینځته شوي آرک مړ کړي کله چې اړیکې قطع شي ، اړیکې له زیان څخه ساتي.

د Stls-2 (Cjx2) لړۍ میخانیکي انټرلاک کولو کنټیکټر په سرکټونو کې د 660V AC 50Hz یا 60Hz پورې ټاکل شوي ولټاژ کارولو لپاره مناسب دی ، د AC موټرو رامینځته کولو او ماتولو لپاره ، په مکرر ډول پیل او کنټرول کولو لپاره تر 95A پورې نرخ شوی. د مرستندویه تماس بلاک، د ټایمر ځنډ او ماشین-انټرلاک کولو وسیلې سره یوځای، دا د ځنډ تماس کونکی، میخانیکي انټرلاک کولو تماس کونکی، ستوري ډیلټا سټارټر کیږي. د حرارتي ریل سره، دا په برقی مقناطیسي سټارټر کې یوځای کیږي. تماس کونکی د IEC 60947-1 سره سم تولید شوی.

د عملیاتو اصول

کله چې د 3P AC ارتباطي کویل ځواکمن شي، د اوسپنې کور مقناطیس تولیدوي او د تماس سیسټم تړلو ته جذبوي، په دې توګه د درې پړاو بریښنا رسولو او صفر تار سره نښلوي. کله چې کویل غیر انرژی شوی وي، کور خپل مقناطیسیت له لاسه ورکوي او د تماس سیسټم د پسرلي عمل لاندې جلا کیږي، پدې توګه د صفر لین څخه د درې پړاو بریښنا رسولو منحل کیږي. پدې توګه ، د 3P AC اړیکه کونکی کولی شي د بریښنایی بارونو ریموټ کنټرول احساس کړي.

د غوښتنلیک سناریو

د 3P AC اړیکه کونکی په پراخه کچه د بریښنا مختلف سیسټمونو کې کارول کیږي چې اړتیا لري په ورته وخت کې د درې مرحلې بریښنا او یو صفر لاین کنټرول کړي ، لکه:

د صنعتي اتومات ساحه: د موټرو پیل کولو ، ودرولو او بیرته عملیاتو کنټرول لپاره کارول کیږي.

د بریښنا سیسټم: د بریښنا سیسټم د ریموټ کنټرول او محافظت احساس کولو لپاره کارول کیږي.

د ودانولو اتومات: د روښنايي، هوایی کنډک او نورو تجهیزاتو پیل او بندولو کنټرول لپاره کارول کیږي.
