LC1-n ډول AC ارتباط

د LC1-N ډول AC اډوارډز د AC 50HZ یا 60HZ سره د کارولو لپاره مناسب دي، تر 660 پورې تر 95a پورې (تر 690V پورې) دا د اوږدې واټنونو څخه د نښلولو او ماتولو سرکټونو څخه د اژانس سره وصل کیدو، او همدارنګه د AC وزارتونو په پیل او د تاثیر کولو لپاره کارول کیږي.

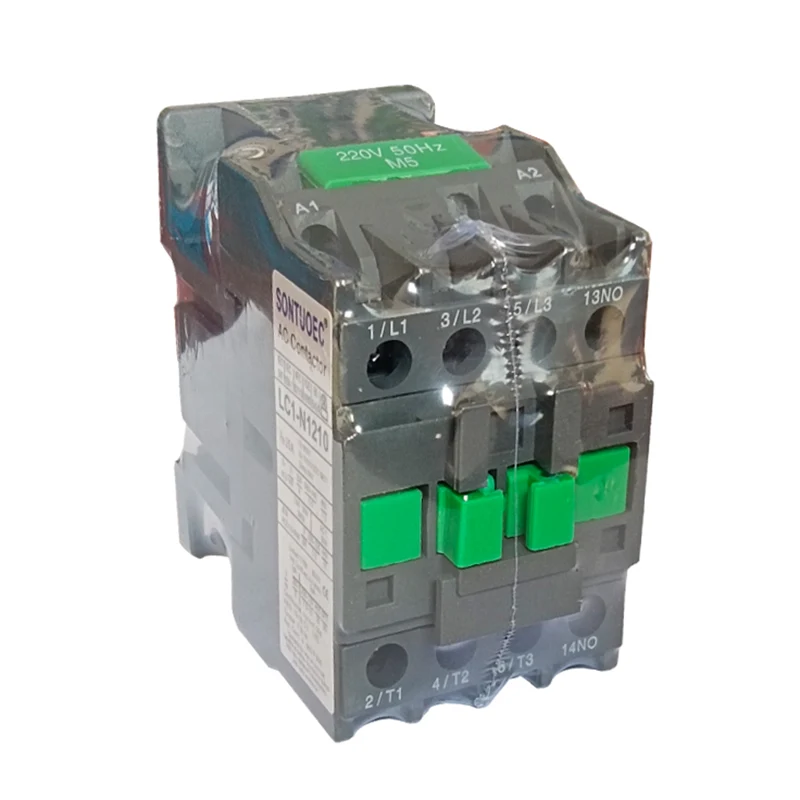

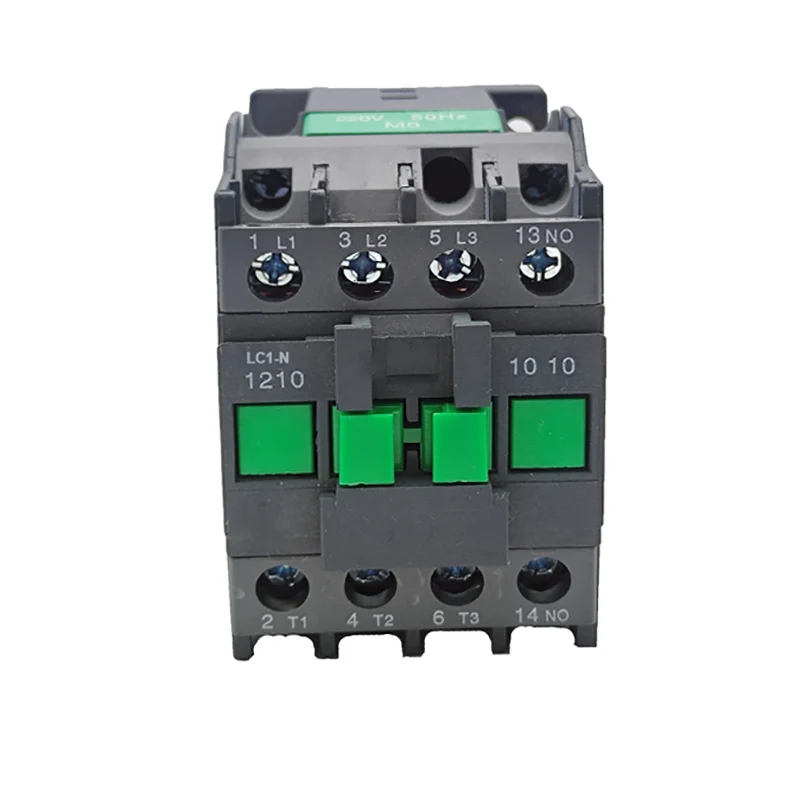

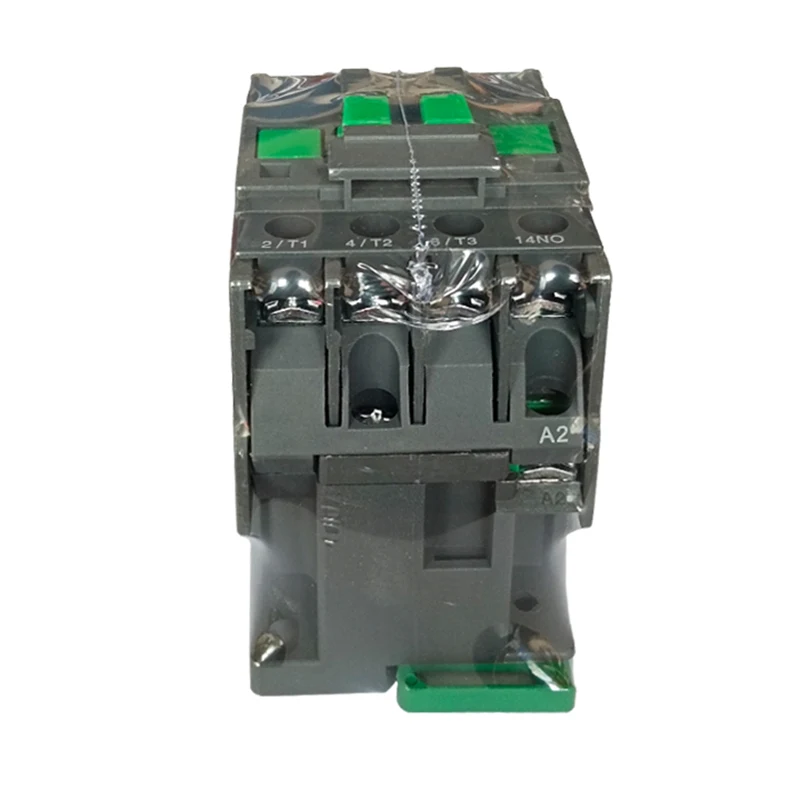

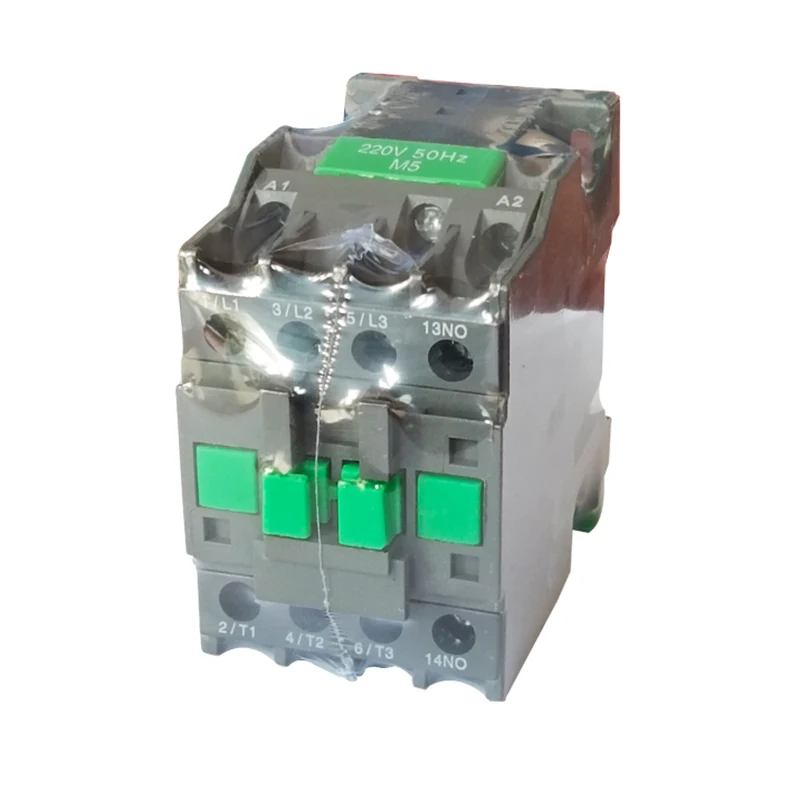

ماډل:LC1-N1210

تفتیش واستوئ

د تولید ځانګړتیاوې

ډول		lci-n09	LC1-N12	LC1-N18	LC1-N25	LC1-n32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
درجه ورک شوي کاري اوسني (a)	AC3	9	12	18	25	32	40	50	65	80	95
درجه ورک شوي کاري اوسني (a)	اک4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
د 3-مرحلې معیاري درجې موټور 50 / د 606HZ EXTTIA-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
د تودوخې تودوخه اوسنۍ (A)		20	20	32	40	50	60	80	80	125	125
بریښنایی ژوند	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
بریښنایی ژوند	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
میخانیکي ژوند (X104)		1000	1000	1000	1000	800	800	800	800	600	600
د اړیکو شمیر	3p + نه					3p + Nc + نه
د اړیکو شمیر	3p + NC					3p + Nc + نه

جوړښتي ب .ې

د موډولر ډیزاین: د LC1-N ټایپ ایکټیک اکریک د بشپړ فنکشن سره ماډل ډیزاین وړاندیز کوي، کوم چې د کاروونکو لپاره مناسب دی ترڅو د دوی اړتیاو سره سم غوره کړي او ترکیب کړي.

بریښنایی مقناطیسي سیستم: د بریښنایی مقناطیسي همکار او د اوسپنې کور په ګډون، کوم چې د ارتباط یوه مهمه برخه ده، په دې تکیه کوي ترڅو د بندولو او د اړیکو بندیدو ته دوام ورکړي.

د اړیکې سیستم: د اصلي اړیکې او معاونې اړیکې په شمول. اصلي اړیکه د اصلي سرکټ سره وصل او ماتولو لپاره کارول کیږي او لوی اوسني کنټرولوي؛ د مرستندویه اړیکې د کنټرول سرکټ کې دی ترڅو د کنټرول مختلف میتودونو اړتیاوې پوره کړي.

د ارکولټینګینګ سیسټم: د ARC اور وژنې وسیلې سره سمبال شوی، په عمومي ډول نیمه تړله د ARC لخوا رامینځته شوي د ARC لخوا رامینځته شوي

د عملیاتو اصل

کله چې د کنټرول سرکټ انرژي وي، نو بریښنایی مقناطیسي کویل یو مقناطیسي ساحه رامینځته کوي، کوم چې د اوسپنې کور رامینځته کوي ترڅو نږدې وي، نو پدې توګه د کمپرسور اصلي سرې وصلوي. کله چې د کنټرول سرکټ افسر وي، مقناطیسي ساحه له لاسه ورکوي، د اوسپنې کور د پسرلي په عمل کې بیا تنظیم شوی، او د کمپرسور اصلي سرکټ هم رد شوی دی.
