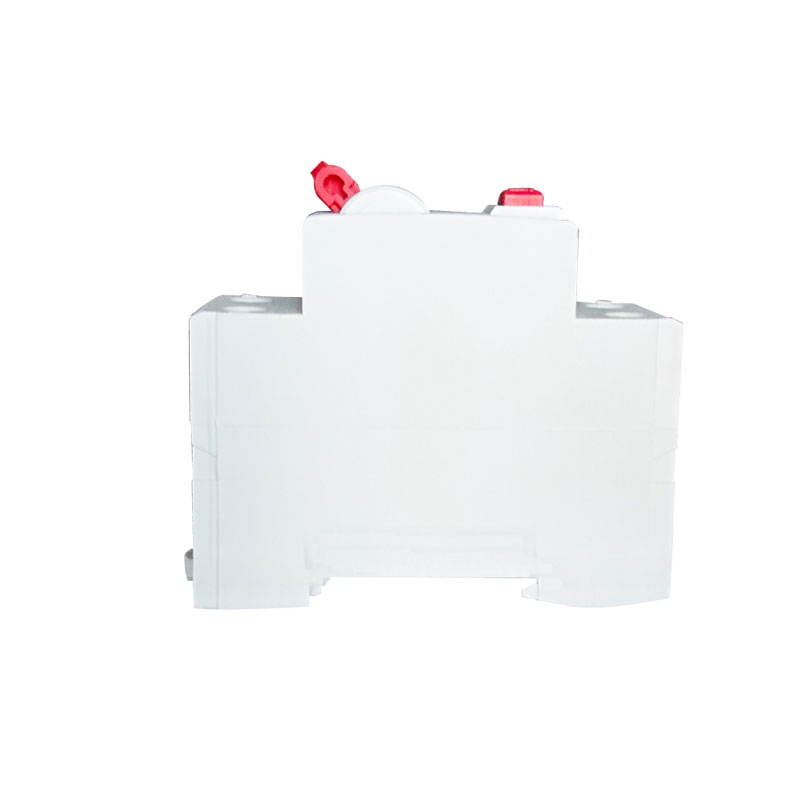

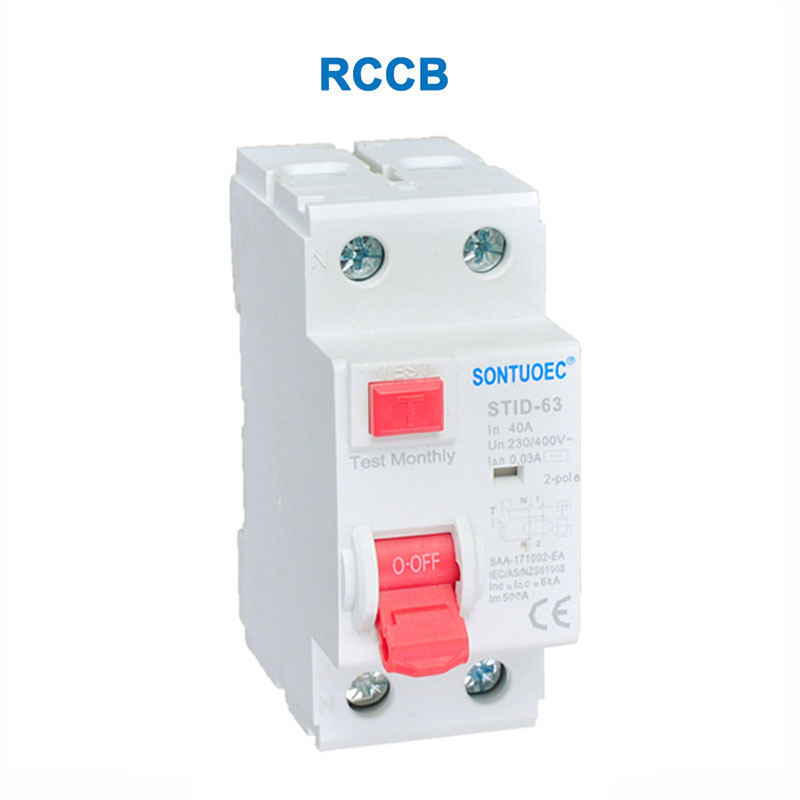

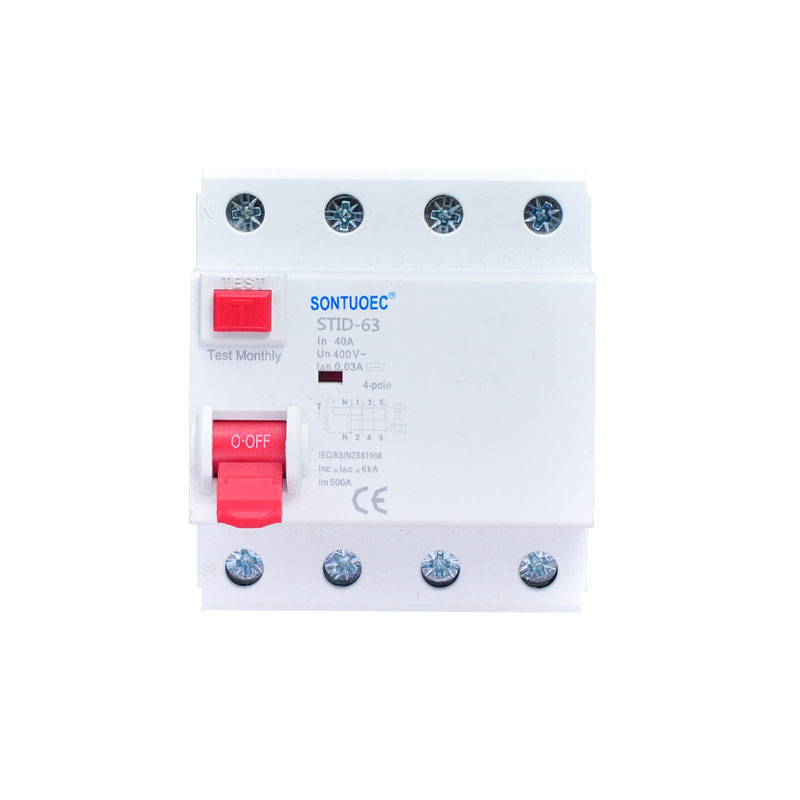

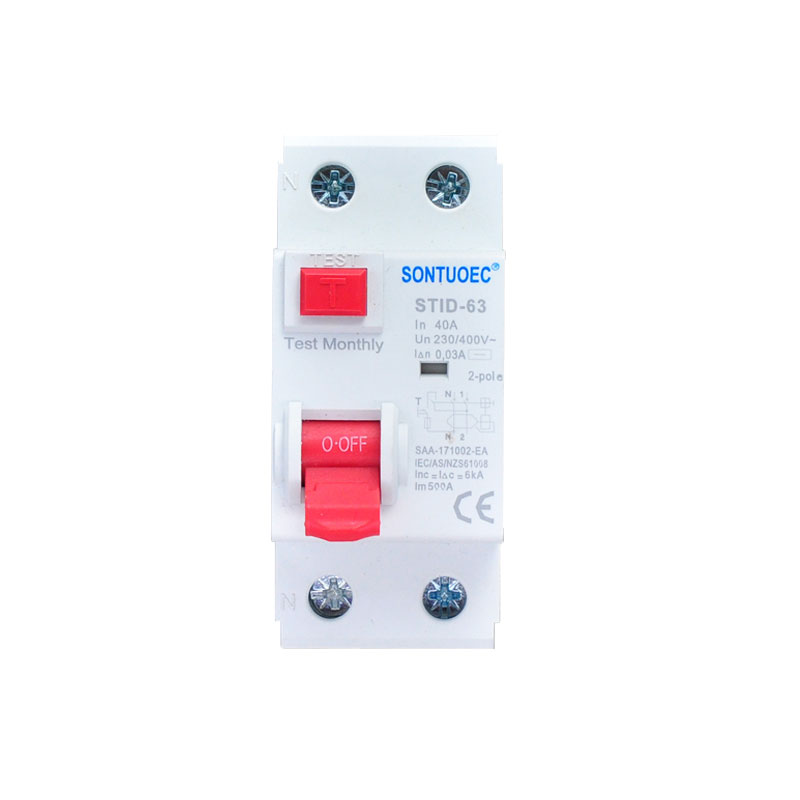

STID-63 RCCB

STID-63 RCCB، بشپړ نوم بقایا اوسني سرکټ بریکر (STID-63 RCCB)، د بریښنا خوندیتوب وسیله ده چې په ځانګړې توګه د بریښنا د اور او بریښنا پیښو مخنیوي لپاره ډیزاین شوی. دا په عمده توګه په سرکټ کې د پاتې پاتې جریان څارنه کوي، د بیلګې په توګه د اور وژنې کرښې او صفر کرښې ترمنځ توپیر. کله چې دا توپیر (معمولا د لیک کیدو له امله رامینځته شوی) له مخکې ټاکل شوي ارزښت څخه ډیر شي ، د STID-63 RCCB به په اوتومات ډول په خورا لنډ وخت کې سرکیټ قطع کړي ، پدې توګه شخصي خوندیتوب او تجهیزات له زیان څخه ساتي.

ماډل:STID-63

تفتیش واستوئ

د تولید ځانګړتیاوې

موډ	برقی مقناطیسی ډول، بریښنایی ډول
معیاري	IEC61008-1
د اوسني پاتې پاتې ځانګړتیاوې	الف، او جی، ایس
قطب	2P 4P
د جوړولو او ماتولو ظرفیت درجه بندي	500A(In=25A 40A)یا 630A(In=63A)
ټاکل شوی اوسنی (A)	16,25,40,63A
درجه بندي فریکونسۍ (Hz)	50/60
درجه بندي ولتاژ	AC 230(240)400(415) ارزول شوی فریکونسۍ: 50/60HZ
درجه بندي پاتې پاتې عملیاتي اوسنی I/n(A)	0.03, 0.1, 0.3, 0.5;
درجه بندي پاتې پاتې غیر عملیاتي جریان I نمبر	0.5I n
درجه بندي مشروط لنډ سرکټ اوسني Inc	6KA
د مشروط پاتې کیدو لنډ سرکیټ اوسنی I Ac درجه شوی	6KA
د ساتنې ټولګي	IP20
په متناسب DIN ریل کې د 35mm پینل نصب کول

د STID-63 RCCB اصلي دندې

د لیکج محافظت: د STID-63 RCCB اصلي دنده دا ده چې په سرکټ کې پاتې پاتې جریان کشف کړي او په چټکۍ سره سرکټ قطع کړي کله چې لیک کشف شي. پاتې شوي جریانونه معمولا د خراب شوي تجهیزاتو موصلیت، مات شوي تارونو یا د انسان بریښنا له امله رامینځته کیږي.

د شخصي خوندیتوب محافظت: د لیکج سرکټ په چټکۍ سره پرې کولو سره، STID-63 RCCB کولی شي په مؤثره توګه د بریښنایی پیښو مخه ونیسي او د پرسونل ژوند خوندي کړي.

د بریښنایی اورلګیدنې مخنیوی: د بریښنا لیک کولی شي د سرکټ ډیر تودوخې لامل شي ، چې په پایله کې د اور لامل کیدی شي ، او د STID-63 RCCB سمدستي قطع کولو فعالیت د ورته بریښنایی اورونو مخنیوي کې مرسته کوي.

د STID-63 RCCB د عملیاتو اصول

د STID-63 RCCB داخلي پاتې پاتې اوسني ټرانسفارمر لري ترڅو په سرکټ کې پاتې پاتې جریان کشف کړي. کله چې بقایا کرنټ له مخکې ټاکل شوي ارزښت څخه ډیر شي، ټرانسفارمر د STID-63 RCCB دننه د خوشې کولو میکانیزم رامینځته کوي، چې دا په چټکۍ سره د سرکټ قطع کیدو لامل کیږي.

1. پاتې اوسني ټرانسفارمر: دا معمولا د حلقوي شکل اوسپنې کور دی چې د اور شاوخوا او د سرکټ صفر تارونه پوښي. کله چې د اور او صفر تارونو تر مینځ د جریان عدم توازن شتون ولري (د بیلګې په توګه یو پاتې جریان شتون لري) ، ټرانسفارمر دا عدم توازن احساسوي او مقناطیسي جریان رامینځته کوي.

2. د ټریپینګ میکانیزم: کله چې ټرانسفارمر یو پاتې پاتې جریان کشف کړي چې د ټاکل شوي ارزښت څخه ډیر وي، دا د ټرپ کولو میکانیزم هڅوي. د ټریپینګ میکانیزم کیدای شي برقی مقناطیس، میخانیکي پسرلي، یا کوم بل ډول میکانیزم وي چې د سرکټ د چټک قطع کولو لپاره کارول کیږي.

STID-63 RCCB

د STID-63 RCCB ځانګړتیاوې

لوړ حساسیت: STID-63 RCCB کولی شي په چټکۍ سره د کوچني لیکج جریان کشف کړي او په ډیر لنډ وخت کې سرکټ قطع کړي.

لوړ اعتبار: د سختې ازموینې او تصدیق وروسته، STID-63 RCCBs لوړ اعتبار او ثبات لري او کولی شي د اوږدې مودې لپاره په ثبات سره کار وکړي.

د نصب او ساتلو لپاره اسانه: STID-63 RCCB معمولا ماډلر ډیزاین غوره کوي، نصب او ساتل اسانه دي.

د ساتنې پراخه لړۍ: STID-63 RCCBs د استوګنې، سوداګریزو او صنعتي په ګډون د بریښنا سیسټمونو پراخه لړۍ لپاره مناسب دي.

د STID-63 RCCB غوښتنلیک سناریو

STID-63 RCCBs په پراخه کچه په داسې شرایطو کې کارول کیږي چیرې چې د بریښنا لیک له امله رامینځته شوي شخصي ټپي کیدو او بریښنایی اورونو مخنیوي ته اړتیا وي. د مثال په ډول:

1. د استوګنې بریښنایی سیسټم: په یوه استوګنځي کې، STID-63 RCCBs معمولا د توزیع اصلي بکس یا د څانګې ویشلو بکس کې نصب کیږي ترڅو د ټول استوګنځي یا یوې ځانګړې ساحې بریښنایی سرکټونه خوندي کړي.

2. سوداګریز بریښنایی سیسټمونه: په سوداګریزو ودانیو کې، د STID-63 RCCBs کیدای شي په دفترونو، پلورنځیو، رستورانونو او نورو ځایونو کې د سرکونو د ساتنې لپاره وکارول شي.

3. صنعتي بریښنایی سیسټمونه: په صنعتي سیمو کې، STID-63 RCCBs معمولا د مهم سرکیټونو لکه د تولید لینونو، میخانیکي تجهیزاتو، او کنټرول سیسټمونو ساتلو لپاره کارول کیږي.
