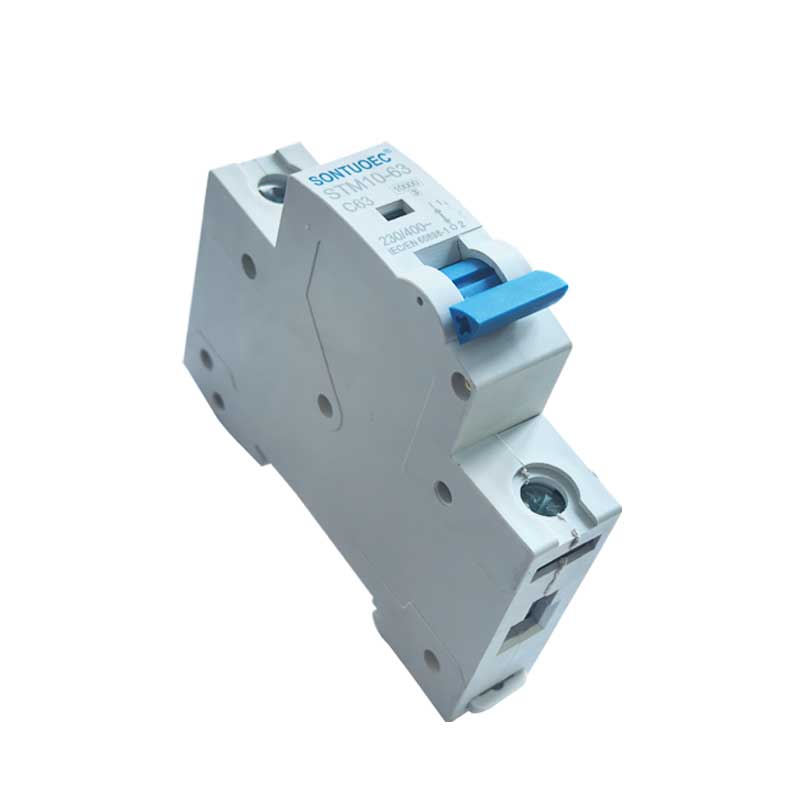

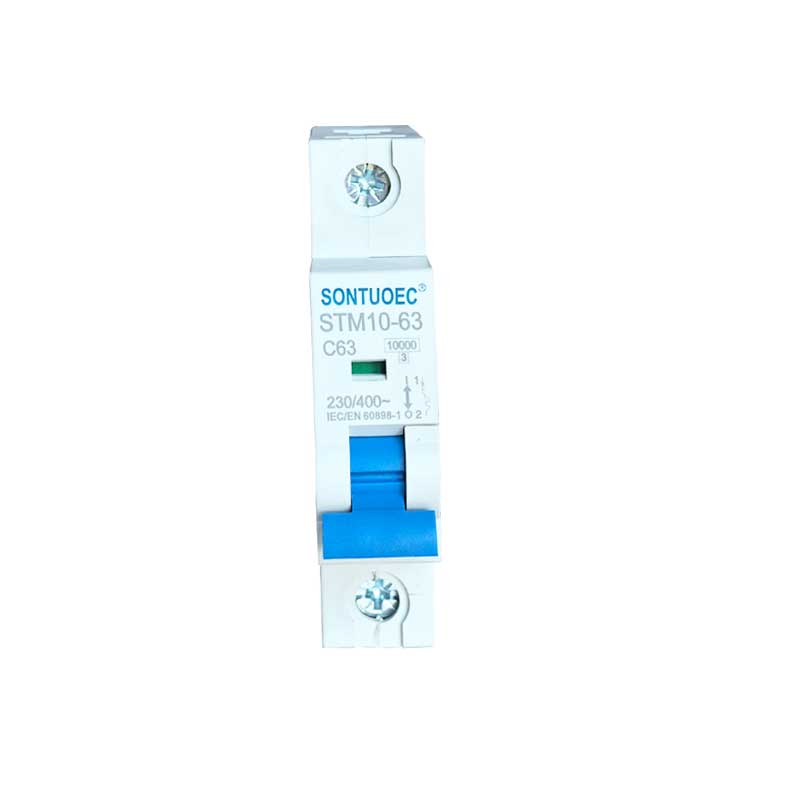

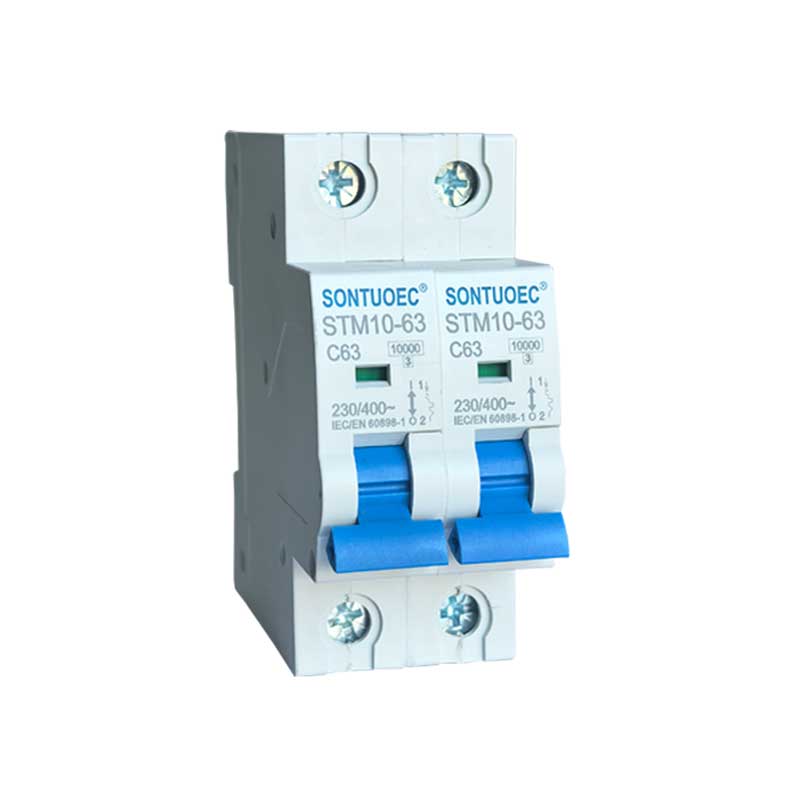

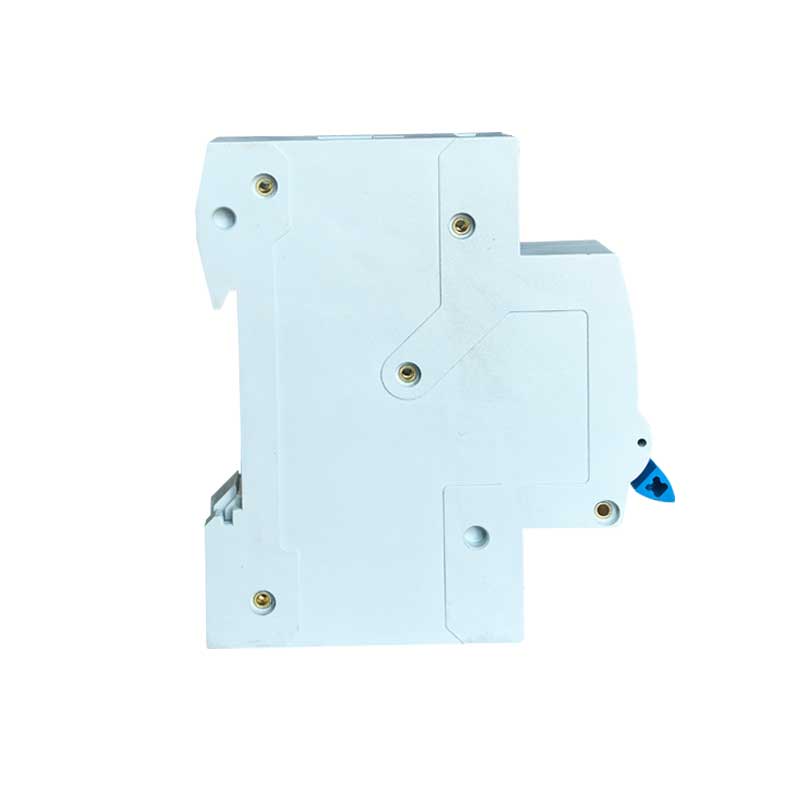

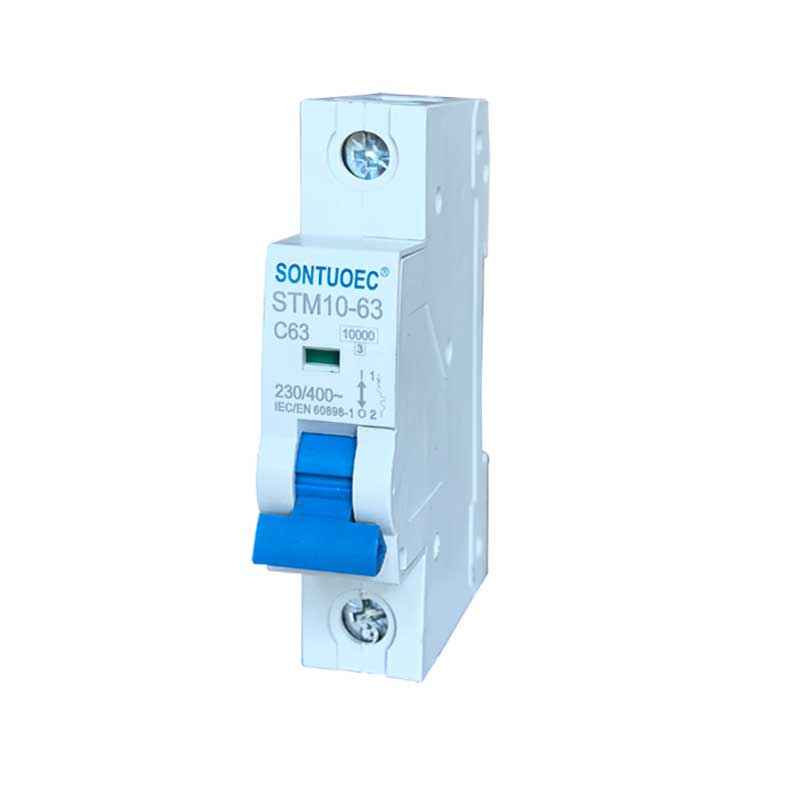

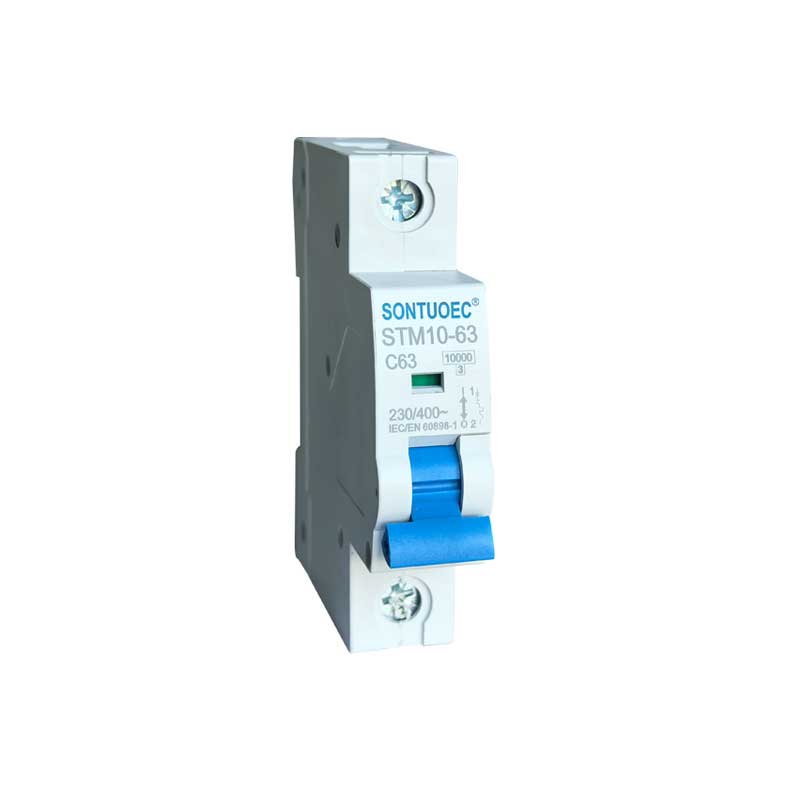

د سونټویک فابریکې مستقیم پلور MCB Stm10-63 لړۍ 6ka کوچني سرکټ بریکر

SONTUOEC یو له چینایي عرضه کونکو / تولید کونکو څخه دی چې د مختلف کوچني بریښنایی تجهیزاتو تولید کې تخصص لري STM10-63 لړۍ لوړ ماتونکي کوچني سرکټ بریکر د جوړښت پرمختللي ځانګړتیاوې لري ، د فعالیت معتبر ، د ماتولو ظرفیت لوړ ، ظاهري ښکلا او د هغې خولۍ او برخې د اغیزې مقاومت ، قوي فلیم سره د موادو څخه جوړ شوي دي. دا د 50 یا 60 فریکونسۍ ، Ue 400V او لاندې ، Ui 63A او لاندې د بریښنا سیسټم لپاره مناسب دی. دا په عمده توګه د دفتر په ودانۍ، د استوګنې، د رڼا، د بریښنا ویش او د تجهیزاتو د شارټ سرکټ محافظت لپاره کارول کیږي. په نورمال ډول، دا د بریښنا سیسټم د مکرر لیږد په توګه هم کارول کیدی شي. دا د IEC60898.1 او GB10963.1 معیارونو سره مطابقت لري

ماډل:STM10-63

تفتیش واستوئ

د تولید ځانګړتیاوې

مشخصات:

	معیاري		IEC/EN 60898-1
بریښنایی	په اوسني وخت کې درجه بندي شوې	A	1,2,4,6,10,16,20,25,32,40,50,63A
ځانګړتیاوې	پولې	P	۱،۲،۳،۴
	درجه بندي ولتاژ Ue	V	AC 230، 400
	د موصلیت ولتاژ Ui	V	500
	درجه بندي فریکونسۍ	هرز	50/60
	د ماتولو ظرفیت درجه بندي	A	3000، 4500، 6000
	د ولتاژ په مقابل کې درجه بندي شوي تسلسل (1.2/50) Uimp	V	4000
	د 1 دقیقو لپاره په ind.Freq. کې د ډایالټریک ازموینې ولتاژ	Kv	2
	د ککړتیا درجه		2
	د تودوخې مقناطیسي خوشې کولو ځانګړتیا		ب، سي، ډي
میخانیکي	بریښنایی ژوند	t	4000
ځانګړتیاوې	میخانیکي ژوند	t	10000
	د ساتنې درجه		IP20
	د ترتیب لپاره د تودوخې حواله	ºC	30
	د حرارتي عنصر	ºC	30
	محیطي حرارت	ºC	-5~+40(ځانګړی غوښتنلیک مهرباني وکړئ مراجعه وکړئ
	(د ورځني اوسط ≤35ºC سره)	ºC	د تودوخې جبران اصلاح)
	د ذخیره کولو حرارت	ºC	-25~+70
نصب کول	د ترمینل پیوستون ډول		کیبل / پن ډوله بس بار
	د کیبل لپاره د ترمینل اندازه پورته / ښکته	mm2	25
	د کیبل لپاره د ترمینل اندازه پورته / ښکته	AWG	3月18 ورځ
	د بس بار لپاره د تودوخې اندازه پورته / ښکته	mm2	25
	د بس بار لپاره د تودوخې اندازه پورته / ښکته	AWG	3月18 ورځ
	د تورک سختول	N*m	2
	د تورک سختول	In-lbs	18
	پورته کول		په DIN ریل EN 60715 (35mm) کې د ګړندي کلپ وسیله په واسطه
	پیوستون		له پورته او ښکته څخه

د STM10-63 کوچني سرکټ بریکر اصلي دندې

1. د اوورلوډ محافظت: کله چې په سرکټ کې اوسنی د MCB له ټاکل شوي ارزښت څخه ډیر شي، د STM10-63 کوچني سرکټ بریکر به په اوتومات ډول د یوې ټاکلې مودې په اوږدو کې سرکیټ قطع کړي ترڅو د سرکټ او تجهیزاتو د ډیر تودوخې مخه ونیسي.

2. د لنډ سرکیټ محافظت: کله چې په سرکټ کې شارټ سرکیټ رامینځته شي ، د STM10-63 کوچني سرکټ بریکر به سمدلاسه سرکټ قطع کړي ترڅو د شارټ سرکټ جریان مخه ونیسي چې سرکټ او تجهیزاتو ته زیان ونه رسوي.

3. د لیکج محافظت (ځینې MCBs دا فعالیت لري): د MCBs لپاره چې د لیکج محافظت لري ، کله چې په سرکټ کې لیک شتون ولري ، د STM10-63 کوچني سرکټ بریکر به د شخصي خوندیتوب ساتلو لپاره په چټکۍ سره سرکټ قطع کړي.

د MCBs د عملیاتو اصول

MCBs معمولا دننه حرارتي مقناطیسي یا بریښنایی سفر کشف کونکی لري ، کوم چې په سرکټ کې د اوسني بدلونونو موندلو لپاره کارول کیږي. کله چې جریان غیر معمولي وي، سټرایکر د MCB د ټرایپینګ میکانیزم حرکت کوي، چې د STB1-63 کوچني سرکټ بریکر په چټکۍ سره د سرکټ قطع کوي.

1. حرارتي مقناطیسي سټرایکر: دا د تولید شوي تودوخې څخه کار اخلي کله چې جریان د کنډکټر څخه تیریږي ترڅو د ټریپینګ محرک کړي. کله چې جریان ډیر لوی وي، کنډکټر تودوخه کوي، چې د حرارتي مقناطیسي سټرایکر دننه بایمتال د مینځلو لامل کیږي، په دې توګه د ټرپینګ میکانیزم رامینځته کوي.

2. الکترونیکي سټرایکر: دا د بریښنایی اجزاو څخه کار اخلي ترڅو اوسني بدلونونه کشف کړي او د ټریپینګ میکانیزم عمل کنټرول کړي. کله چې یو غیر معمولي جریان کشف شي، بریښنایی سټرایکر د ټرپینګ میکانیزم ته سیګنال لیږي ترڅو سرکټ پرې کړي.

د MCB غوښتنلیک سناریو

MCBs په پراخه کچه د استوګنې ، سوداګریزو او صنعتي سیمو کې د بریښنایی سیسټمونو کې کارول کیږي ترڅو د غیر معمولي جریان له امله رامینځته شوي زیان څخه سرکټونه او تجهیزات خوندي کړي. دوی معمولا د توزیع بکسونو، سویچبورډونو یا کنټرول کابینې کې نصب شوي او د سرکټ د اصلي سویچ یا شاخ سویچ په توګه کارول کیږي.

د MCBs انتخاب او نصب کول

1. انتخاب: کله چې د MCBs غوره کول، تاسو اړتیا لرئ چې فکتورونه په پام کې ونیسئ لکه د سرکټ درجه شوي اوسني، د ولتاژ کچه، د محافظت ځانګړتیاوې، او ایا د لیکې محافظت ته اړتیا ده. دا هم مهمه ده چې ډاډ ترلاسه شي چې ټاکل شوي STB1-63 کوچني سرکټ بریکر د ځایی بریښنایی خوندیتوب معیارونو او مقرراتو سره مطابقت لري.

2. نصب کول: د STB1-63 کوچني سرکټ بریکر باید په وچه، هوا لرونکي چاپیریال کې د ککړو ګازونو څخه پاک وي او ډاډ ترلاسه کړي چې دا په سمه او خوندي توګه تار شوی. د نصب کولو پرمهال ، د بریښنایی خوندیتوب اړونده مقررات او عملیاتي پروسیجرونه باید مشاهده شي.
