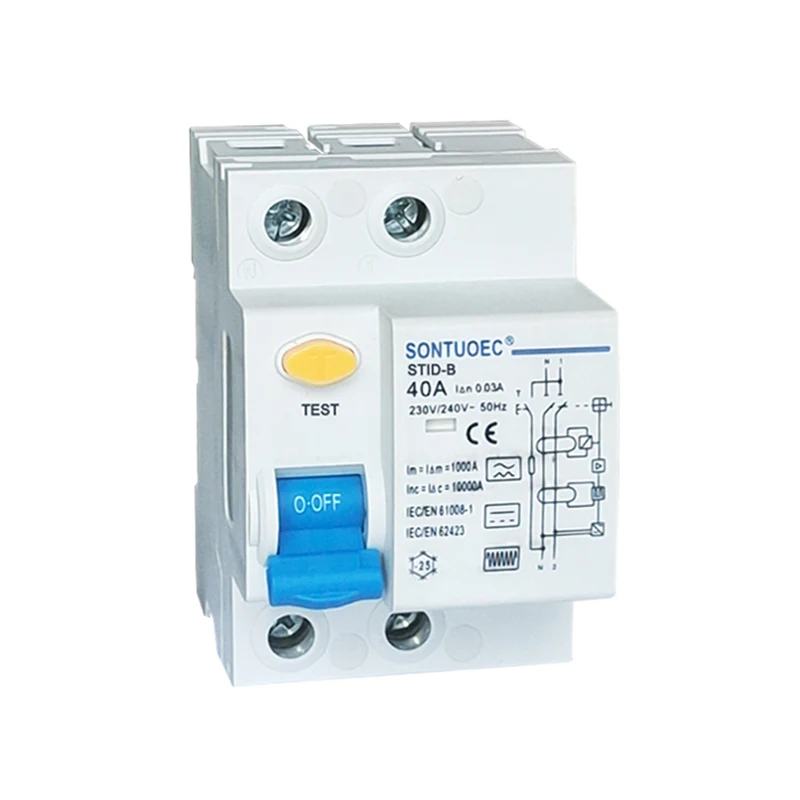

د RCCB B ماډل پاتې اوسني سرکټ بریکر

د RCCB B ماډل پاتې اوسني سرکټ بریکر په دریو مرحلو شبکو کې د دوامداره غلطۍ په حالت کې محافظت کوي. دا معمولا د ریچارج سټیشن ، طبي وسایلو او وسیلو ، کنټرولرونو او متغیر سرعت ډرایو ، بیټر چارجونو او انورټرونو (DC) په برخه کې کارول کیږي ... STID-B108 / STID-B86 سره IEC/EN62423 معیاري.

ماډل:STID-B

تفتیش واستوئ

د تولید ځانګړتیاوې

بریښنایی فیچر	معیاري		IEC/EN62423&IEC/EN61008-1
	ډول (د ځمکې د لیکې څپې بڼه احساس شوې)		B
	په اوسني وخت کې درجه بندي شوې	A	۲۵،۴۰،۶۳

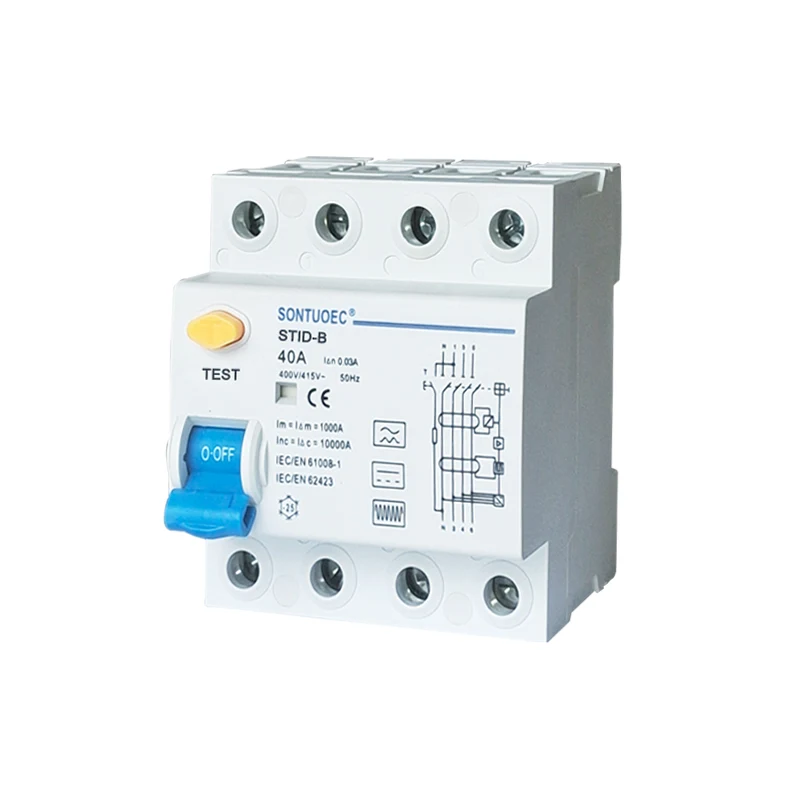

	پولې	P	1P+N,3P+N
	درجه بندي ولتاژ Ue	V	IP+N:230/240V;3P+N:400/415V
	درجه بندي حساسیت I n	A	0.03,0.1,0.3
	د موصلیت ولتاژ Ui	V	500
	د پاتې شونو د جوړولو درجه بندي او	A	500(په=25A/40A)
	د ماتولو ظرفیت زه یم	A	630(په = 63A)
	د لنډ سرکټ جریان I c	A	10000
	د SCPD فیوز	A	10000
	د I n لاندې د وقفې وخت	s	≤0.1
	درجه بندي فریکونسۍ	هرز	50
	د ولتاژ په مقابل کې درجه بندي شوي تسلسل (1.2/5.0) Uimp	V	4000
میخانیک ځانګړتیاوې	ډایالټریک ټیسټ ولتاژ په ind کې. فریډ. د 1 دقیقو لپاره	kv	2.5
	د ککړتیا درجه		2
	بریښنایی ژوند		2000
	میخانیکي Iife		10000
	د تېروتنې اوسنی شاخص		هو
	د ساتنې درجه		IP20
	محیطي تودوخه (د ورځني اوسط 35 سره)	ºC	-40~+55ºC
	د ذخیره کولو حرارت	ºC	-40~+70ºC

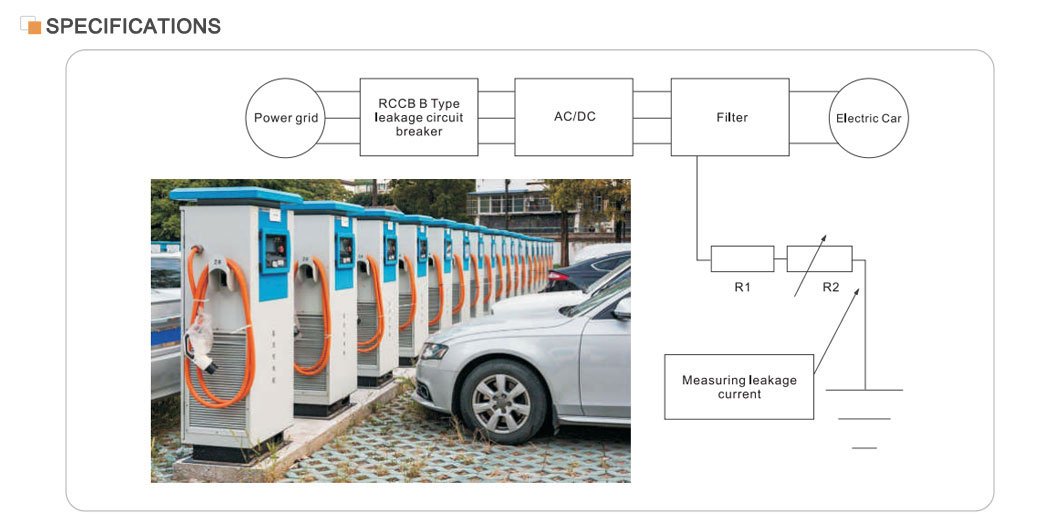

د STID-B RCCB B ماډل پاتې اوسني سرکټ بریکر د A ډول لپاره مناسب دی او د DC پاتې جریانونو د نرمولو لپاره هم مناسب دی، د DC پاتې جریان چې ممکن د ریکټفایر سرکیټونو او د لوړې فریکونسۍ AC پاتې جریان څخه رامینځته شي. دا په دریو مرحلو شبکو کې د دوامداره غلطیو جریانونو په صورت کې محافظت چمتو کوي. STID-B معمولا د چارج سټیشنونو ، طبي تجهیزاتو او وسیلو ، کنټرولرونو او متغیر سرعت ډرایو ، د بیټرۍ چارجرونو او انورټرونو (DC) برخو کې کارول کیږي. STID-B د IEC/EN61008 او IEC/EN62423 معیارونو سره مطابقت لري.

اصلي ځانګړتیاوې

ټاکل شوی اوسنی: 40A، د لوی اوسني بریښنا سیسټمونو لپاره مناسب.

د لیکج محافظت: د لوړ حساسیت او دقت سره ، دا کولی شي د لیک جریان کشف کړي او په ډیر لنډ وخت کې د بریښنا رسولو قطع کړي.

د خوندیتوب فعالیت: د نړیوالو معیارونو سره مطابقت لري لکه IEC/EN61008.1 او GB16916.1، د محصول خوندیتوب او اعتبار یقیني کوي.

د غوښتنلیک ساحه: په پراخه کچه په صنعتي، سوداګریزو، لوړ پوړو او ملکي ودانیو کې کارول کیږي ترڅو د بریښنا سیسټم لپاره جامع محافظت چمتو کړي.

د عملیاتو اصول

د RCCB B ماډل پاتې اوسني سرکټ بریکر د صفر ترتیب اوسني ټرانسفارمر پراساس دی. هر ترسره کوونکی پړاو د صفر ترتیب اوسني ټرانسفارمر څخه تیریږي، چې دویم اړخ یې د برقی مقناطیسي ډیټینټ سره وصل دی. په نورمال حالت کې، د صفر ترتیب اوسني ټرانسفارمر له لارې د پړاو د ویکتور مجموعه صفر ده، نو د ټرانسفارمر له لارې جریان صفر دی، د ثانوي تولید ولتاژ هم صفر دی، او سرکټ بریکر به کار نه کوي. په هرصورت، یوځل چې د لیکج جریان زیات شي او د ثانوي اړخ تولید ولتاژ یو ټاکلي کچې ته وده ورکړي، برقی مقناطیسي خوشې کول فعالوي، د عملیاتي میکانیزم حرکت کوي ترڅو د بریښنا رسولو سره تړل شوي تماسونه فعال او منحل کړي، په دې توګه د لیک محافظت احساس کوي.

انتخاب او نصب کول

انتخاب: کله چې د RCCB غوره کول، پیرامیټرونه لکه د درجه بندي ولتاژ، درجه بندي شوي جریان، د لیکې عمل جریان او د بریښنا سیسټم د عمل وخت باید په پام کې ونیول شي. دا هم اړینه ده چې د اړتیا وړ محافظت ډول سره سم مناسب RCCB غوره کړئ (د مثال په توګه د مستقیم تماس محافظت یا غیر مستقیم تماس محافظت).

نصب کول: RCCB باید د بریښنایی سیسټم په راتلونکي پای کې یا د برانچ لاین کې نصب شي ترڅو د ټول بریښنایی سیسټم یا ځانګړي څانګې لاین بشپړ محافظت ډاډمن کړي. د نصب کولو پرمهال، اړونده معیارونه او کوډونه باید په کلکه وڅیړل شي ترڅو د RCCB مناسب پیوستون او د اعتبار وړ عملیات یقیني کړي.
