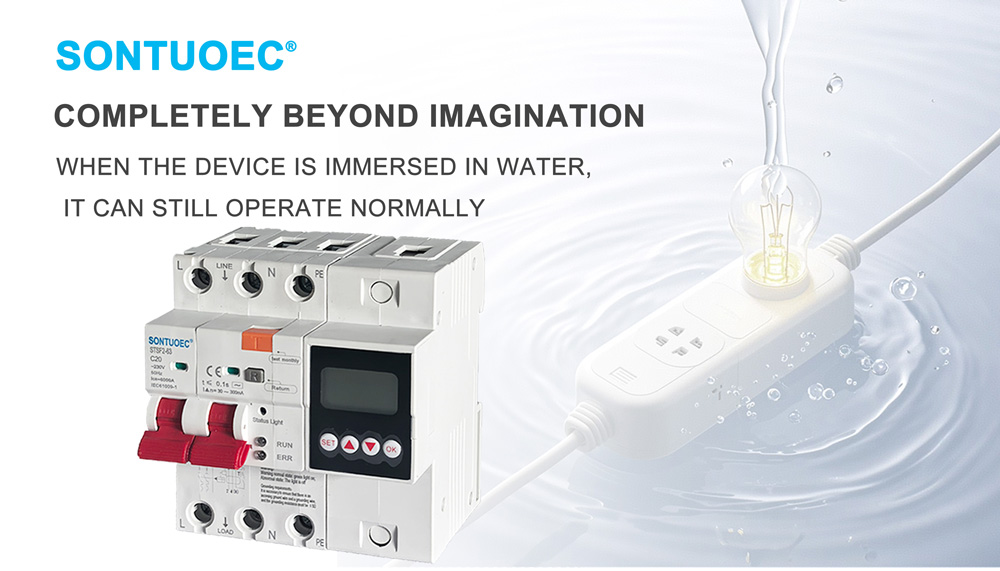

د هوښیار ډوبیدو ضد بریښنایی شاک لیکج محافظ 220V هوایی سرکټ بریکر

STSF2-63/100 100A 2p 4p ملټي فنکشنل RCBO د AC 50/60Hz لپاره مناسب دی، په یوه سرکټ کې د 230V-400V ولتاژ سره او د 100A درجه شوي کرنټ سره درجه بندي کیږي، کله چې یو شخص بریښنا شي یا د بریښنا شبکه لیک شي. کله چې لیک، اوور ولټاژ، او انډرولټج ټاکل شوي ارزښتونو ته ورسیږي، د پاتې اوسني سرکټ بریکر په چټکۍ سره په خورا لنډ وخت کې کار کولی شي په چټکۍ سره د بریښنا رسولو قطع کړي. کله چې د پاتې اوسني سرکټ بریکر د څارنې تودوخې ټاکل شوي ارزښت ته ورسیږي، د څارنې ځمکني تار نه وصل شوی. کله چې وصل شي ، محصول د پرسونل او بریښنایی تجهیزاتو خوندیتوب ساتلو لپاره د الارم غږ خپروي ، او مخنیوی یې کولی شي د بریښنا په شبکه کې د ډیر ولټاژ له امله رامینځته شوي تجهیزاتو ته د زیان مخه ونیسئ. د اوورلوډ ، شارټ سرکټ ، لیکج ، اوور ولټاژ انډرولټاژ او د تودوخې ډیر محافظت افعال هم په نورمال شرایطو کې د بریښنایی وسیلو په موقت ډول فعالولو او بندولو لپاره کارول کیدی شي. د رڼا سرکټونه، په ځانګړې توګه د صنعتي او سوداګریزې رڼا ویش سیسټمونو لپاره مناسب. محصول یو کوچنی حجم، کمپیکٹ جوړښت، او د نورو ورته محصولاتو په پرتله ښه لګښت لري. ښکلې بڼه لري، د لوړ ماتولو ظرفیت دا د کورنۍ بریښنا توزیع لپاره غوره انتخاب جوړوي. دا محصول د GB/T 16917.1 او IEC 61009-1 معیارونو سره مطابقت لري او د CE تصدیق یې ترلاسه کړی.

ماډل:STFS2-63

تفتیش واستوئ

د تولید ځانګړتیاوې

مشخصات:

بریښنایی ځانګړتیاوې	معیاري	واحد	IEC/EN 61009-1
	موډ		برقی ډول
	ډول (د ځمکې د لیکې څپې بڼه احساس شوې)		AC
	د تودوخې مقناطیسي خوشې کولو ځانګړتیا		ب، سي، ډي
	اوسنۍ درجه بندي	A	6-100A(6,10,16,20,25,32,40,63;80,100A) د تعدیل وړ
	پولې	P	1P+N، 3P+N
	درجه بندي ولتاژ Ue	V	AC 230, 400 (د تعدیل وړ)
	درجه بندي حساسیت I△n	A	30-300mA(30,100,300mA) د تعدیل وړ
	ټاکل شوي د پاتې شونو جوړولو او ماتولو ظرفیت l△m	A	500
	د لنډ سرکټ ظرفیت Icn درجه بندي	A	6000
	د I لاندې د وقفې وخت△n	S	≤0.1
	د تعدد درجه	هرز	50/60
	د ولتاژ سره د محرک درجه درجه (1.2/50) Uimp	V	4000
	د 1 دقیقو لپاره په ind.Freq کې ډایالټریک ټیسټ ولتاژ	kV	2
	د موصلیت ولتاژ Ui	V	250
	د ککړتیا درجه		2
اوتهr	د ولتاژ څخه ډیر / لاندې محافظت؛	او	د حرارت درجه ساتنه ; Fire-alwarm او نور
میخانیکي ځانګړتیاوې	بریښنایی ژوند		4000
	میخانیکي ژوند		10000
	د تېروتنې اوسنی شاخص		هو
	د ساتنې درجه		IP20
	محیطي حرارت	ºC	-5~+40(ځانګړی غوښتنلیک مهرباني وکړئ مراجعه وکړئ
	(د ورځني اوسط≤35ºC سره)	ºC	د تودوخې جبران اصلاح)
	د ذخیره کولو حرارت	ºC	-25~+70
نصب کول	د ترمینل پیوستون ډول		کیبل/پن ډوله بسبار/U-ډول بس بار

	د ترمینل اندازه د کیبل لپاره پورته / ښکته	mm2	25
	د ترمینل اندازه د کیبل لپاره پورته / ښکته	AWG	18-5
	د بس بار لپاره د ترمینل اندازه پورته/لاندې	mm2	25
	د بس بار لپاره د ترمینل اندازه پورته/لاندې	AWG	18-3
	پورته کول		د DIN ریل EN 60715 (35mm) د ګړندي کلپ وسیلې په واسطه
	پیوستون		له پورته څخه

شاوخوا د هوا د تودوخې درجه:

1. د محیطي هوا تودوخه باید د -5 1C څخه ټیټه نه وي، د + 40 C څخه لوړ نه وي، او د ورځني اوسط ارزښت باید له + 35 C څخه ډیر نه وي.

2. لوړوالی: د نصب کولو ځای لوړوالی باید له 2000m څخه ډیر نه وي.

3. د اتموسفیر شرایط

هوا پاکه ده، او د حرارت درجه +40 سانتي ګراد کې، د هوا نسبي رطوبت له 50٪ څخه ډیر نه وي. لوړ نسبي رطوبت په ټیټ تودوخې کې اجازه ورکول کیږي، لکه + 20 C،

نسبي رطوبت باید له 90٪ څخه ډیر نه وي. کله ناکله د تودوخې د بدلونونو له امله د منځنۍ تودوخې له امله، د مناسبو ګامونو اخیستلو ته باید پاملرنه وشي.

4. د نصبولو کټګوري د نصبولو کټګورۍ lI او III دي

د پولو اوسنی او شمیر

100A: دا په ګوته کوي چې RCBO په 100 amps کې درجه بندي شوی. اوسنی درجه د جریان اعظمي ارزښت دی چې سرکټ بریکر کولی شي په دوامداره توګه د ډیر تودوخې یا زیان لامل شي.

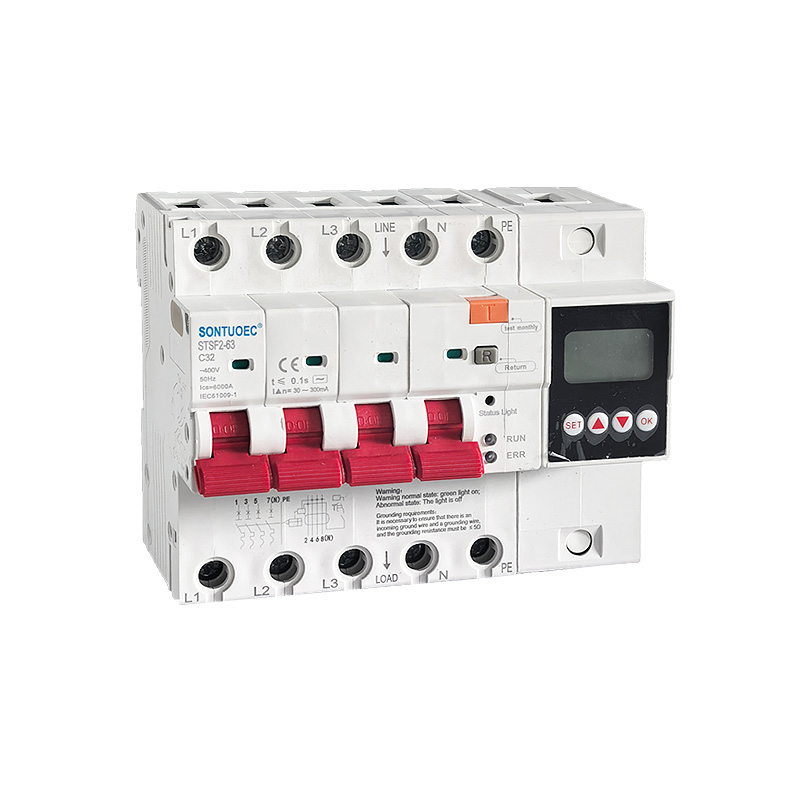

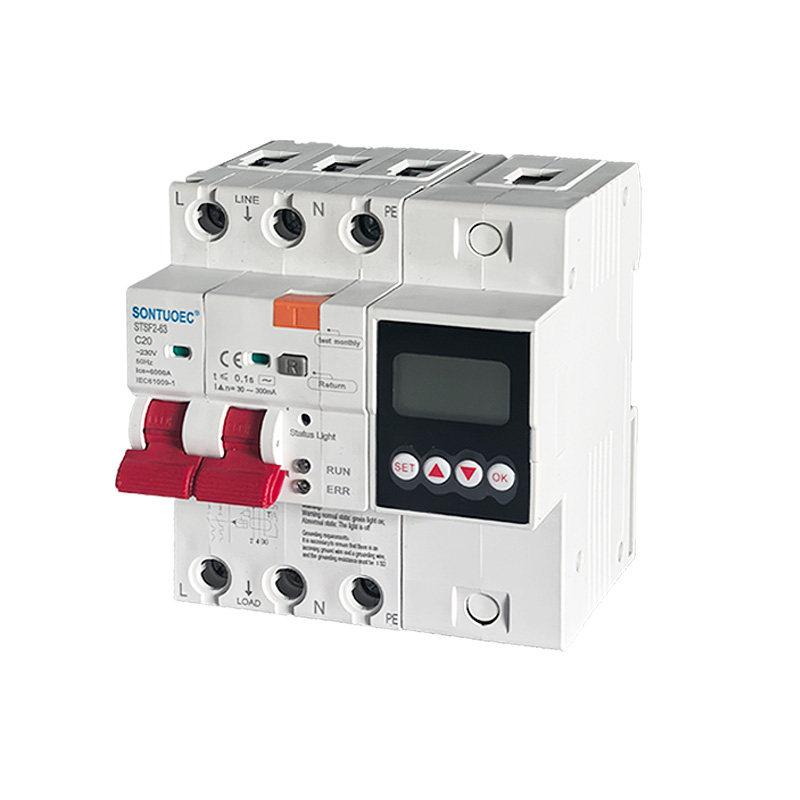

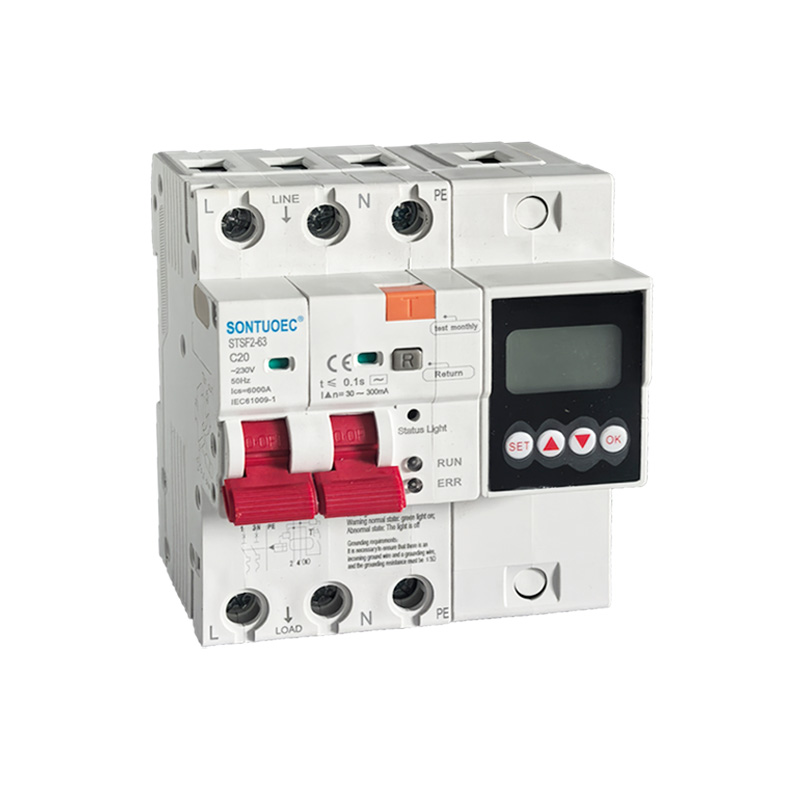

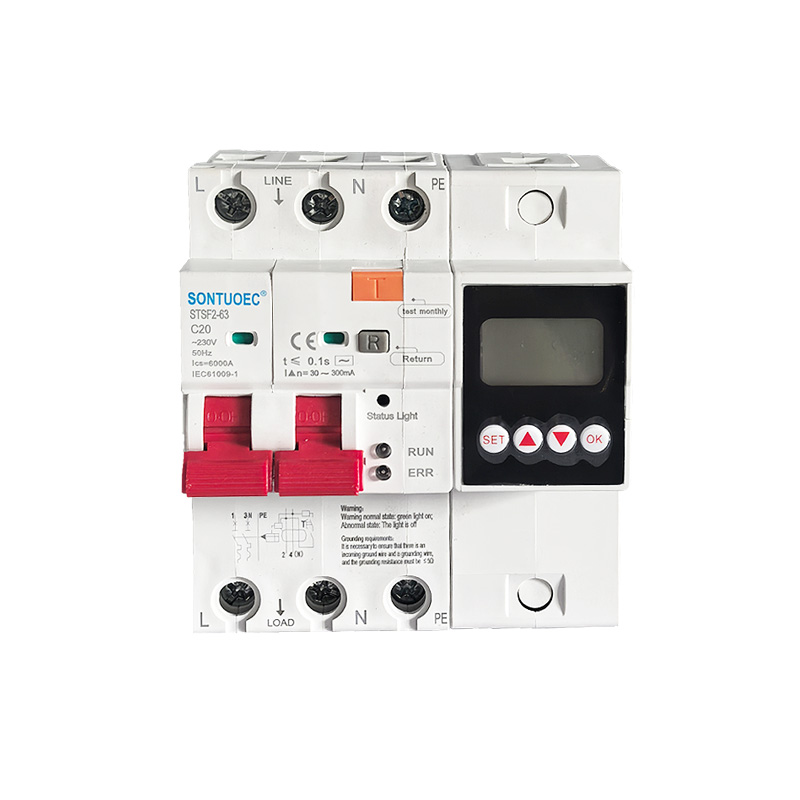

2p، 4p: دلته "p" د قطبونو د شمیر لپاره ولاړ دی، د بیلګې په توګه، د سرکټ مرحلو شمیر چې د سرکټ بریکر سره وصل کیدی شي. د 2p معنی دا ده چې سرکټ بریکر د دوه سرکټ مرحلو (معمولا د اور او صفر) سره وصل کیدی شي ، پداسې حال کې چې د 4p معنی دا ده چې دا د څلورو سرکټ مرحلو سره وصل کیدی شي (معمولا درې مرحله فائر او زیرو).

څو اړخیزه

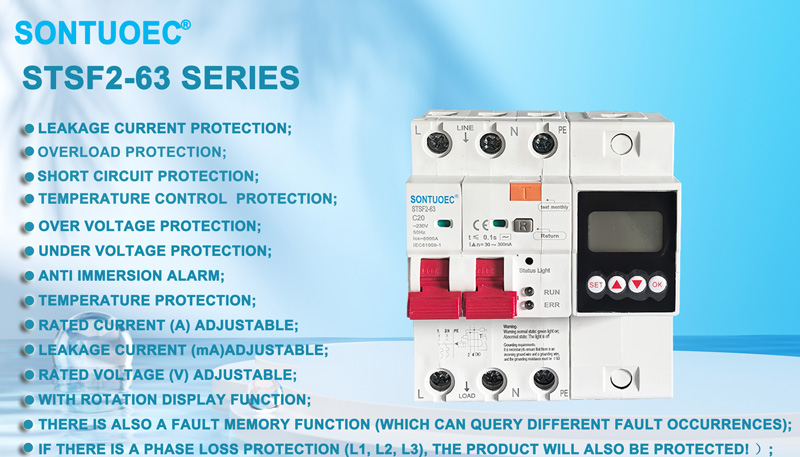

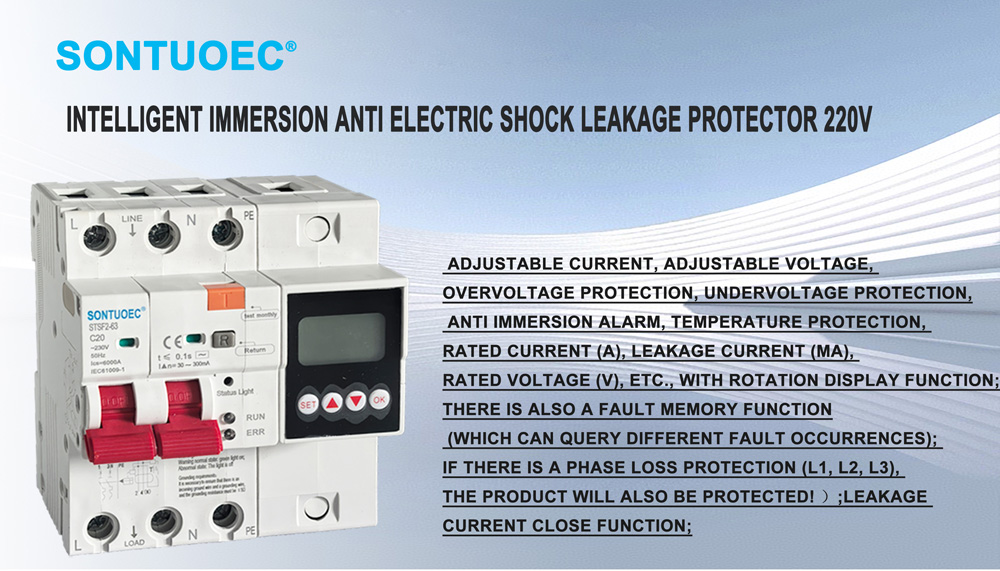

ملټي فنکشنل په ګوته کوي چې دا 100A 2p 4p ملټي فنکشنل RCBO د مختلف محافظتي دندو سره مجهز دی. د لومړني اوورلوډ او شارټ سرکټ محافظت سربیره ، دا کولی شي د لیک کیدو محافظت ، د انډرولټیج محافظت ، د ډیر ولټاژ محافظت ، او داسې نور هم چمتو کړي. د تودوخې محافظت ， د اوبو د ننوتلو الارم ， د تنظیم وړ اوسني او ولتاژ

خبرتیا!

د خبرداری نورمال حالت: شنه څراغ;

غیر معمولي حالت: رڼا بنده ده

د ځمکنۍ اړتیاوې:

دا اړینه ده چې ډاډ ترلاسه شي چې یو راتلونکی ځمکنی تار او یو ځمکنی تار شتون لري، او د ځمکني مقاومت باید s 5Q وي!

د غوښتنلیک سناریو

څرنګه چې RCBO مختلف محافظتي دندې لري، دا ډیری وختونه په سرکټونو کې کارول کیږي چې شخصي خوندیتوب ته اړتیا لري، لکه د رڼا لپاره بریښنایی سرکټونه، ضعیف بریښنا، او په کورونو او عامه ځایونو کې بریښنایی وسایل. دا ځایونه ډیری وختونه د اوبو او رطوبت لخوا مشخص کیږي، کوم چې کولی شي په اسانۍ سره د لیکو پیښو لامل شي. برسېره پردې، RCBO په صنعتي بریښنایی سیسټمونو کې هم کارول کیدی شي چیرې چې د انسان خوندیتوب یو شرط دی، لکه د رڼا کنټرول سرکټونه، د رادار سیسټمونه، او د جیولوژیکي اکتشاف وسایل.
