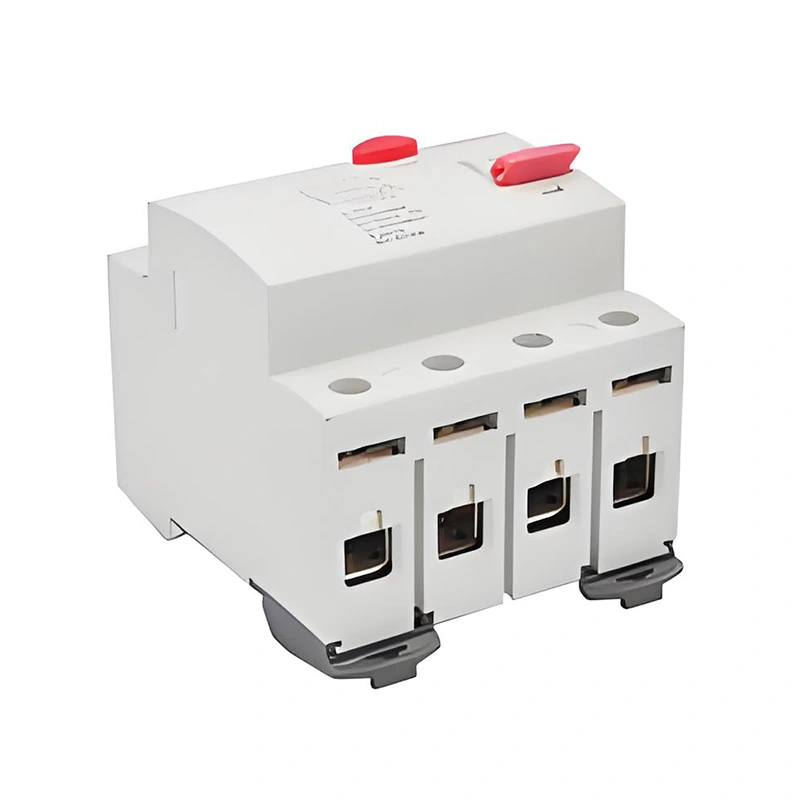

د بریښنایی ډول RCCB

کله چې په سرکټ کې د پاتې کیدو جریان له ټاکل شوي ارزښت څخه ډیر شي ، د بریښنایی ډول RCCB به د سرکټ قطع کولو لپاره ګړندي عمل وکړي ، پدې توګه د بریښنایی شاک پیښو او بریښنایی اورونو مخه نیسي. بریښنایی RCCBs د ډیر حساسیت او دقت چمتو کولو لپاره بریښنایی برخې او مایکرو پروسیسرونه او نور ټیکنالوژي کاروي.

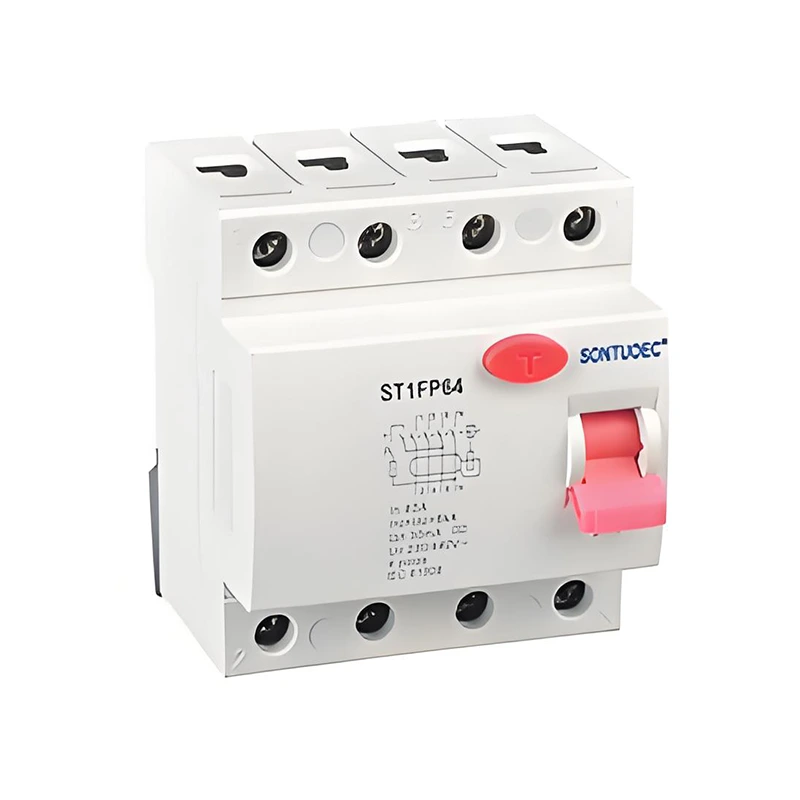

ماډل:ST1PF64

تفتیش واستوئ

د تولید ځانګړتیاوې

سنډرډ			IEC/EN61008.1
بریښنایی	ډول (د ځمکې د لیکې څپې بڼه احساس شوې)		برقی مقناطیسی ډول، برقی ډول
ځانګړتیاوې	په اوسني وخت کې درجه بندي شوې	A	او، او

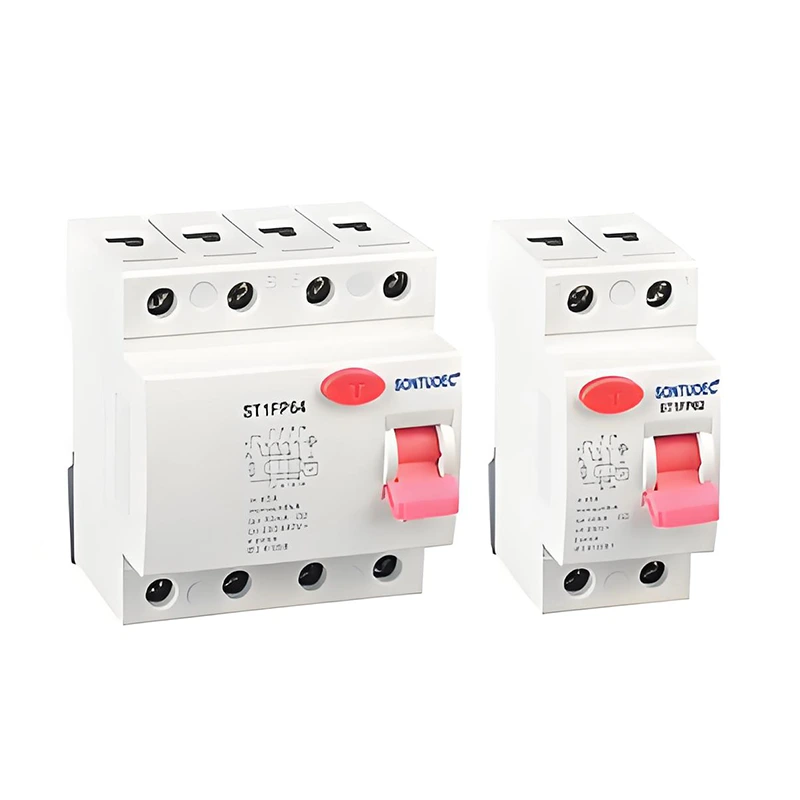

	پولې	P	2,4
	درجه بندي ولتاژ موږ	V	AC 240/415V؛ AC 230/400V
	اوسنی درجه بندي		16,25,32,40,63A
	درجه بندي حساسیت I△n	A	0.01,0.03,0.1,0.3,0.5
	د موصلیت ولتاژ Ui	V	500
	د پاتې شونو د جوړولو درجه بندي او	A	630
	د ماتولو ظرفیت I△m	A	630
	لنډ سرکټ اوسنی I△c	A	6000
	د SCPD فیوز	A	6000


	درجه بندي فریکونسۍ	هرز	50/60
	د ککړتیا درجه		2
میخانیکي	بریښنایی ژوند	t	4000
ځانګړتیاوې	میخانیکي ژوند	t	10000
	د ساتنې درجه		IP20
	محیطي حرارت	ºC	-25~+40
	(د ورځني اوسط ≤35ºC سره)	ºC	-25~+40
	د ذخیره کولو حرارت	ºC	-25~+70
نصب کول	د ترمینل پیوستون ډول		کیبل/U-type busbar/pin-type busbar
	د کیبل لپاره د ترمینل اندازه پورته / ښکته	mm2	25
	د کیبل لپاره د ترمینل اندازه پورته / ښکته	AWG	3.18
	د بس بار لپاره د ترمینل اندازه پورته/لاندې	mm2	25
	د بس بار لپاره د ترمینل اندازه پورته/لاندې	AWG	3.18
	د تورک سختول	N*m	2.5
	د تورک سختول	In-lbs	22
	پورته کول		د DIN ریل EN 60715 (35mm) د ګړندي کلپ وسیلې په واسطه
	پیوستون		له پورته او ښکته څخه

د عملیاتو اصول

د بریښنایی ډول RCCB عملیاتي اصول د بریښنایی مقناطیسي انډکشن او اوسني توازن اصولو پراساس دي. کله چې په سرکټ کې د پړاو او صفر کرښې جریانونه غیر متوازن وي، د بیلګې په توګه د پاتې کیدو جریان شتون لري، د RCCB دننه اوسنی ټرانسفارمر به دا ناانډول کشف کړي او ورته سیګنال تولید کړي. دا سیګنال ، د بریښنایی سرکټ لخوا پروسس کیدو وروسته به د خوشې کولو میکانیزم عمل رامینځته کړي ، نو د سرکټ بریکر به په چټکۍ سره سرکټ قطع کړي.

اصلي ځانګړتیاوې

لوړ حساسیت: بریښنایی RCCBs د دې وړتیا لري چې خورا کوچني پاتې شوي جریانونه کشف کړي ، معمولا له 30mA څخه کم یا حتی ټیټ.

ګړندی عمل: یوځل چې د پاتې کیدو جریان کشف شي چې د ټاکل شوي ارزښت څخه ډیر وي ، RCCB به سمدلاسه عمل وکړي ترڅو سرکټ قطع کړي او د پیښو مخه ونیسي.

خوندي او د باور وړ: RCCB د لوړ اعتبار او ثبات چمتو کولو لپاره پرمختللي بریښنایی برخې او مایکرو پروسیسر ټیکنالوژي غوره کوي.

د نصب او ساتلو لپاره اسانه: بریښنایی RCCBs معمولا یو کمپیکٹ جوړښت او ساده تارونه لري چې نصب او ساتل یې اسانه کوي.

د غوښتنلیک سناریو

بریښنایی RCCBs په پراخه کچه په مختلف حالتونو کې کارول کیږي چیرې چې بریښنایی محافظت ته اړتیا وي ، پشمول مګر محدود ندي:

استوګنې او سوداګریزې ودانۍ: د بریښنایی تجهیزاتو او شخصي خوندیتوب ساتنې لپاره کارول کیږي ، د بریښنایی شاک پیښو او بریښنایی اورونو مخه نیسي.

د صنعتي تولید لاینونه: د بریښنایی تجهیزاتو لکه موټرو او ټرانسفارمرونو د نورمال عملیاتو څخه د ساتنې لپاره کارول کیږي ، د لیک او ډیر بار له امله د تجهیزاتو زیان او د وخت کمیدو مخه نیسي.

عامه تاسیسات: لکه روغتونونه، ښوونځي، کتابتونونه او نور ځایونه چې د بریښنایی تجهیزاتو خوندي عملیات او د پرسونل لخوا د بریښنا خوندي کارولو ډاډ ترلاسه کولو لپاره کارول کیږي.
